Паспорт на насос Иртыш ЦНК
Назначение изделия
Агрегаты типа ЦНК предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40С, для перекачивания чистой воды про- изводственно-технического назначения, воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, водогликолевой смеси (гликоль до 40%) с pH6…9, температурой от 263 до 383К (от -10 до +1100С) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм.
Устройство и принцип работы

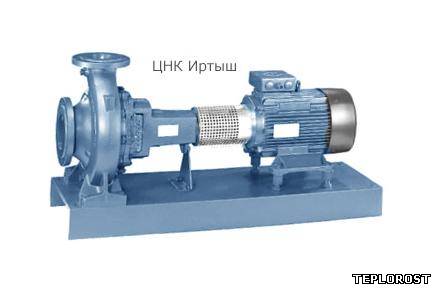

Электронасосный агрегат включает в себя насос и двигатель, смонтированные на общей фундаментной плите. В качестве привода может быть использован лю- бой тип двигателя с соответствующей частотой вращения и мощностью. Габаритные и присоединительные размеры приведены на рис. 3 и в табл. 2, масса насоса в табл. 2.
Применение двигателя с числом оборотов, отличным от указанного в табл. 2, допускается только по согласованию с заводом-изготовителем насоса. Вращение к валу насоса передается от электродвигателя через муфту, огражденную щитком.
Агрегат состоит из приводной и проточной частей.
Приводная часть представляет собой опорный кронштейн, в котором на под- шипниках установлен вал насоса.
Проточная часть включает корпус спиральный из серого чугуна с аксиальным всасывающим и радиальным напорным патрубком направленным вверх и литыми крепежными ножками. Присоединительные фланцы Ру=16 кГс/см2 по ГОСТ 12820-80 (для Dy=200 - Ру=10 кГс/см2 по ГОСТ 12820-80), закрытое многоканальное колесо.
