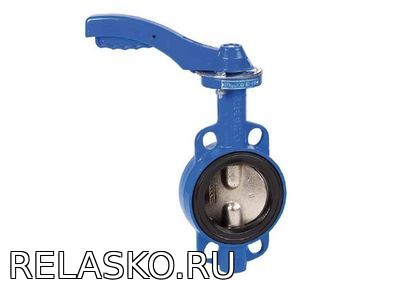

Затвор дисковый поворотный типа «баттерфляй» — это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16. Возможeн монтаж привода согласно нормам ISO 5211 –DIN 3337 Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1) Окрашен методом эпоксидного напыления Максимальная рабочая температура 120 º
При установке следует придерживаться ряда условий:
1) Не устанавливать затвор в полностью закрытом положении. 2) Проверить параллельность фланцев. 3) Не использовать между затвором и фланцем дополнительные прокладки.
