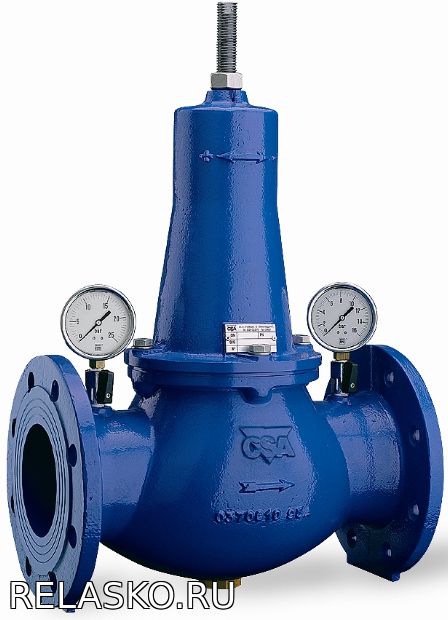

Данное устройство понижает и стабилизирует давление на выходе, независимо от изменений расхода. Его можно использовать для воздуха, воды и других жидкостей, в основном при температуре до 70о С и максимальном давлении 40 бар.
Технические особенности и преимущества
- Фланцевая версия с наружным диаметром DN 50-150. - Корпус и крышка из ковкого чугуна, поршень из нержавеющей стали, седло из нержавеющей стали, направляющая втулка из нержавеющей стали , также как болты и гайки. Отводы на входе и выходе редуктора для установки манометров. - Сверление фланцев в соответствии с UNI EN 1092-2. - Порошковое эпоксидное покрытие нанесено при помощи технологии вихревого напыления.
Принцип действия
Принцип действия редуктора VRCD основан на перемещении ( проскальзывании ) поршня относительно двух колец из нержавеющей стали / бронзы различных диаметров. Эти кольца, прочно соединенные с корпусом, образуют водонепроницаемую камеру, известную также как компенсационная камера . Два манжетных уплотнения обеспечивают плотность соприкосновения между поршнем и вышеупомянутыми камерами. Воздействие давления на входе редуктора, действующего на нижнюю часть поршня, уравновешивается точно таким же воздействием на верхнюю часть обтюратора, так что оно не имеет никакого влияния на поведение клапана. Давление на выходе редуктора действует на нижнюю часть держателя прокладки, а также в компенсационных камерах через отверстие в корпусе. Давление уравновешивается сжатием пружины, которую можно регулировать вращением резьбового стержня. Если давление на выходе редуктора ниже регулируемого давления, пружина толкает поршень вниз, тем самым открывая клапан. Если давление на выходе редуктора выше регулируемого давления, поршень перемещается вверх , тем самым сокращая расход посредством повышения потери напора с последующим доведением давления на выходе редуктора до требуемого значения. Шестигранный натяжной болт, перемещаясь внутри крана вместе с тефлоновым направляющим кольцом, расположенным на поверхности поршня, обеспечивает идеальное направление.
Функции
Редуктор в основном используется для: - Обслуживания системы распределения низкого давления от магистральной сети высокого давления. - Защиты определенной зоны или чувствительного оборудования. - Гидроочистительного оборудования, где он поддерживает давление на постоянном уровне. - пневматических систем, где он поддерживает постоянное давление , независимо от колебаний давления, вызываемых компрессорами. - Понижения и стабилизации давления распределения воды на выходе резервуаров или баков для хранения.
Процесс определения размеров При определении размеров редуктора вы должны учитывать его максимальный расход и рабочие условия. Никогда не принимайте решение, принимая во внимание только номинальный диаметр (ND) трубопровода.
Превышение вышеуказанных значений приведет к более высокому, чем 0,6 бар, изменению давления на выходе редуктора при переходе от статического к динамическому режиму потока, в результате более высокой потери напора, наряду с возможной вибрацией и помехами. Для получения дополнительной информации относительно процесса определения размеров VRCD, обращайтесь в отдел технической поддержки CSA.
