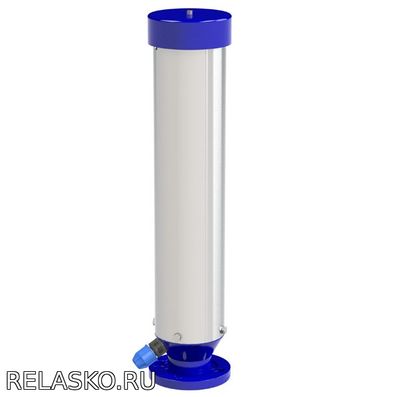

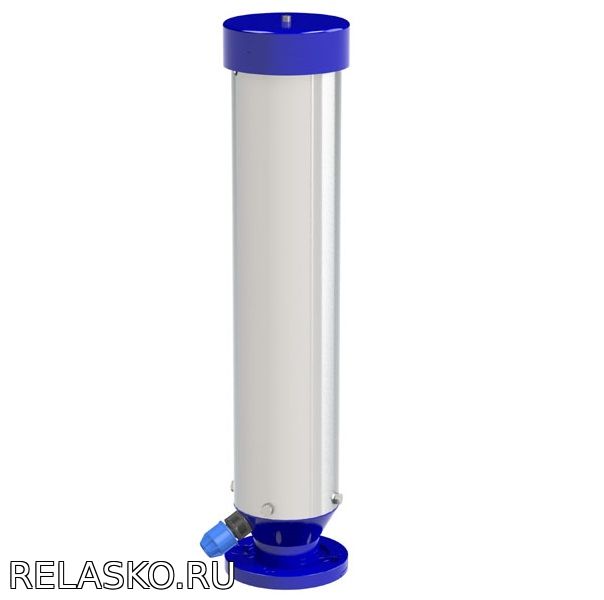

Воздушный клапан CSA тип САТУРН был разработан специально для подземной установки, с целью экономии средств заказчика или при отсутствии возможности организации подземных каналов и колодцев. Клапан гарантирует надлежащее функционирование трубопроводных систем, обеспечивая стравливание воздушных пробок в процессе обычной работы системы, а также осуществляя выпуск и подачу в трубопровод больших объемов воздуха при наполнении и дренировании системы.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Новое и надежное решение по сравнению с обычным способом установки воздушных клапанов, требующим глубоких котлованов для железобетонных конструкций камер и колодцев, размеры которых существенно превышают размеры самого устройства. Концепция воздушных клапанов Сатурн основана на возможности безканальной установки в грунт непосредственно на участках трубопровода, что позволяет значительно снизить общие затраты. Для надлежащего технического обслуживания обычно достаточно использовать простой наземный люк (рекомендуется Ду 300мм). Направляющая труба из нержавеющей стали надежно закреплена на основании, защищая установленный внутри воздушный клапан, и поддерживая верхнюю направляющую, соединенную с механизмом извлечения клапана из основания. Фланцевое основание конструкции содержит встроенный обратный клапан и дренажный патрубок 3/8” во избежание скапливания воды в направляющей трубе. Базовый клапан FOX установлен в основании и соединен с ходовым винтом, закрепленным в верхней части направляющей трубы, герметичность клапана обеспечивается двумя уплотнительными кольцами. Конструкция позволяет путем вращения ходового винта извлекать базовый клапан для обслуживания.
ПРИМЕНЕНИЕ Магистральные трубопроводы Системы распределения воды
РАБОЧИЕ УСЛОВИЯ Вода макс.600С; Макс. давление 16 бар; Мин. давление 0,3 бар;
СТАНДАРТ
Разработано в соответствии с EN-1074/4 или AWWA C-512. Фланцы по EN 1092/2, ANSI Покраска в кипящем слое по RAL 5005. Изменения и прочие исполнения стандарта фланцев и покраски деталей по запросу
