Клапан выпуска воздуха SCF гарантирует нормальное функционирование дренажных систем , обеспечивая проникновение в трубопровод и выпуск большого количества воздуха , как при опорожнении , так и при наполнении системы , а также обеспечивает выход воздушных пробок в рабочих условиях .
Основные характеристики
Верхняя и нижняя часть корпуса , а также кожух полностью сделаны из ковкого чугуна GJS 500-7, изнутри и снаружи покрыты эпоксидным порошком с применением технологии вихревого напыления Обтюратор из полипропилена Сопло и держатель уплотнения из нержавеющей стали AISI 316 Поплавок и штырь из нержавеющей стали AISI 316 Гайки и болты из нержавеющей стали А 2 Уплотнения из NBR Уплотнительная втулка из нержавеющей стали / бронзы Дренажный клапан из оцинкованной меди или нержавеющей стали
Рабочие условия Температура сточной воды 70 °C/ 158 °F максимум Максимальное давление 16 бар / 232 фунтов / кв. дюйм Минимальное давление 0.2 бар / 4.35 фунтов / кв. дюйм
Преимущества конструкции

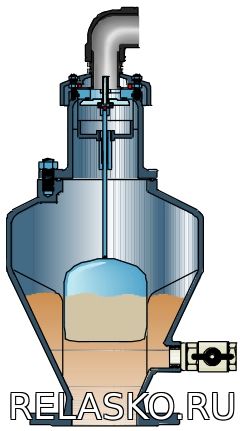

Нижняя часть корпуса имеет стенки с большим уклоном, что препятствует формированию на их поверхности жировых и других отложений, а также имеет четыре направляющих ребра из нержавеющей стали для центрирования поплавка.
Верхняя часть корпуса содержит устройство для выпуска воздуха , защищенное от перемещения во время фаз быстрого наполнения.
Подвижный блок включает в себя большой поплавок из нержавеющей стали AISI 316, который размещен в нижней части корпуса и соединен с выпускным механизмом с помощью штыря из нержавеющей стали.
Дренажный клапан для контроля наполнения рабочей камеры и стока.
Сопло и держатели уплотнений мало подверженны износу благодаря контролю над сжатием уплотнение.
Обслуживание и ремонт могут быть легко проведены сверху без демонтаа клапана из системы.
1) Выпуск воздуха в больших объемах. Во время заполнения системы водой необходимо выпустить объем воздуха , соответствующий объему поступающей воды.
2) Поступление в систему больших объемов воздуха. Во время слива воды из системы или при пробое необходимо обеспечить доступ в трубопровод объема воздуха, равного объему вытекающей воды, чтобы избежать образования вакуума.
3) Выпуск воздуха в рабочих условиях. Во время работы системы в верхней части корпуса клапана образуется воздушная пробка , постепенно воздух сжимается, и давление его достигает уровня давления воды, воздух начинает давить на воду . По закону Архимеда поплавок, более не поддерживаемый напором воды , опустится , и таким образом откроет отверстие сопла, а воздушный поток выйдет через него , в то время как верхний диск закроет собой главное отверстие под воздействием внутреннего давления.
