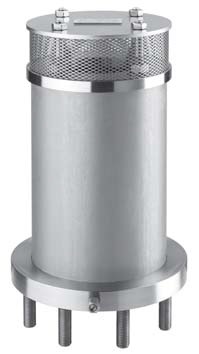

Данный воздушный клапан гарантирует нормальное функционирование трубопроводных систем, обеспечивая стравливание воздушных пробок при рабочих условиях, а также выпуск и подачу в трубопровод больших объемов воздуха в процессе его заполнения и опорожнения.
Основные характеристики
Корпус, кожух и фланец полностью выполнены из нержавеющей стали AISI 316/304 Сетка из нержавеющей стали AISI 304 Втулка из нержавеющей стали AISI 304/316 Верхняя плоскость из полипропилена Сопло из нержавеющей стали AISI 316 Поплавок из полипропилена Гайки и болты из нержавеющей стали Уплотнения из NBR Дренажный клапан из нержавеющей стали
Рабочие условия
Питьевая вода, максимальная температура 700С Минимальное давление 0,5 бар
Принцип работы
Корпус полностью выполнен из нержавеющей стали AISI 316/304.
Снабжен фланцами с болтами из нержавеющей стали.
Дренажный клапан для контроля наполнения и стравливания рабочей камеры.
Подвижной блок состоит из цилиндрического поплавка**, полностью выполненного из полипропилена, и верхнего диска из полипропилена.
Сопло и держатель прокладки износостойки, благодаря контролю сжатия уплотнения.
Обслуживание и ремонт могут быть легко произведены сверху без демонтажа клапана с трубопровода.
Сетка и крышка из нержавеющей стали.
1) Выпуск воздуха в больших обьемах. Во время заполнения трубопровода водой необходимо выпустить объем воздуха, соответствующий объему поступающей воды.
2) Подача в трубу большого объема воздуха. Во время слива воды из трубопровода или при его чистке, необходимо обеспечить подачу в трубопровод объема воздуха, равного объему вытекающей воды, чтобы избежать образования внутри вакуума.
3) Стравливание воздуха при рабочих условиях. Во время работы системы в верхней части клапана образуется воздушная пробка, постепенно воздух сжимается, и его давление достигает величины давления воды, воздух начинает давить на воду. По закону Архимеда поплавок, более не поддерживаемый напором воды, опустится, тем самым откроется сопло и воздух выйдет через него наружу, в то время как верхний диск закрывает собой главное отверстие под воздействием внутреннего давления.
Цилиндрический поплавок из полипропилена позволяет избежать деформации при высоких давлениях, и гарантирует:
а) четкое скольжение между внутренних ребер корпуса; б) точный вертикальный упор;
