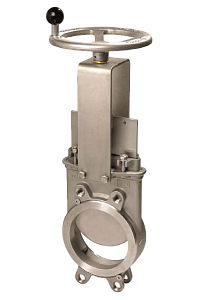

Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕK исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:
целлюлозно-бумажная промышленность; очистные сооружения, хозяйственнобытовые/фекальные сточные воды и канализационные сети; пищевая промышленность; горнодобывающая промышленность; энергетика; химическая промышленность; цементное производство.
Дополнительные опции
Защитный короб для приводов с бесконтактными датчиками. Специально разработанная конструкция позволяет защитить установленные на затворе датчики положения.
Защитная крышка. Обеспечивает герметичное уплотнение. Снижает необходимость в техническом обслуживании и ремонте сальника. Система очистки. Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие без демонтажа самого затвора. В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости. Материалы. Возможно исполнение затворов из различных материалов: легированная сталь AISI 317, специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.
Производство нестандартных затворов. Компания ORBINOX производит затворы на нестандартные параметры: большие диаметры и / или давления, нестандартные материалы, специальная конструкция. Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы.Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить.
Двойное уплотнение по корпусу. Для применения затворов в системах с высокими требованиями по герметичности уплотнения по корпусу. Поверхностная обработка. При определенных условиях эксплуатации арматуры иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части. Компания ORBINOX осуществляет на заказ нанесение дополнительных защитных покрытий для улучшения стойкости затвора к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE).
Область применения: очистные сооружения, водоснабжение, пищевая промышленность, целлюлозно-бумажная промышленность, химическая промышленность, энергетическая промышленность Рабочая среда: абразивная жидкость, сточные воды, вода, фекальные воды, пищевые среды, бумажная пульпа, сыпучие среды
Технические характеристики
DN:50 - 1200 PN:10 Тип присоединения:М/Ф Тип управления:Пневмопривод, Редуктор, Рычаг, Штурвал, Электропривод Тип штока:Выдвижной, Невыдвижной Направление потока:Односторонний Материал корпуса:Сталь нержавеющая, Чугун серый Материал запорного органа:Сталь нержавеющая Материал седлового уплотнения:EPDM, PTFE Материал уплотнения по корпусу:Dynapack (графит, пропитанный PTFE) + кольцо EPDM T max рабочей среды, °С:240
