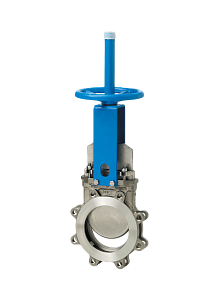

Односторонние шиберные (ножевые) затворы ET, DN 50–900, PN 1,0 МПа
Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕТ исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности как:
бумажная промышленность; очистные сооружения, хозяйственнобытовые/фекальные сточные воды и канализационные сети; пищевая промышленность; горнодобывающая промышленность; энергетика; химическая промышленность.
Дополнительные опции
Защитная крышка. Обеспечивает герметичное уплотнение и предназначена для использования на агрессивных средах. Снижает необходимость в техническом обслуживании и ремонте сальника.
Регулирование посредством диафрагмы типа V-порт (60°). Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить. Система очистки. Система очистки посредством продувочных (промывочных) каналов, позволяет очищать затвор от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие, без демонтажа самого затвора. В зависимости от транспортируемой среды в качестве продувочного (промывочного) агента может выступать воздух, пар, а также различные жидкости.
Материалы. Возможно исполнение затворов из различных материалов: легированная сталь AISI 317, специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан. Производство нестандартных затворов. Компания ORBINOX проектирует, производит и поставляет на заказ затворы на нестандартные параметры: большие диаметры и/или давления, нестандартные материалы, специальная конструкция.
Поверхностная обработка. При определенных условиях эксплуатации арматуры, иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции, как на сам затвор, так и на отдельные его части. Компания ORBINOX осуществляет на заказ нанесение дополнительных защитных покрытий для улучшения стойкости затвора к: истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE и т.д.).
Область применения: очистные сооружения, водоснабжение, пищевая промышленность, целлюлозно-бумажная промышленность, химическая промышленность, энергетическая промышленность Рабочая среда: абразивная жидкость, сточные воды, вода, фекальные воды, пищевые среды, бумажная пульпа, сыпучие среды
Технические характеристики
DN:50 - 900 PN:10 Тип присоединения:М/Ф Тип управления:Гидропривод, Пневмопривод, Редуктор, Штурвал, Электропривод Тип штока:Выдвижной, Невыдвижной Направление потока:Односторонний Материал корпуса:Сталь нержавеющая Материал запорного органа:Сталь нержавеющая Материал седлового уплотнения:EPDM, Витон, Нитрил, Металл по металлу Материал уплотнения по корпусу:PTFE T max рабочей среды, °С:240
