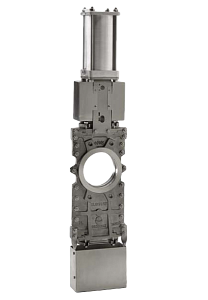

Межфланцевый шиберный (ножевой) затвор серии TL со сквозным ножом, DN 50–1000 мм, PN 1,0 МПа
Шиберные межфланцевые затворы типа TL предназначены для перекрытия транспортировки вязких сред в двух направлениях. Двухседельная конструкция гарантирует надежное перекрытие прямого и обратного потоков среды. Данная модель применяется в следующих отраслях промышленности:
Подбор данного типа затвора осуществляется специалистами компании АДЛ строго по опросным листам.
Дополнительные опции затвора серии TL
Защитный кожух. Обеспечивает герметичное уплотнение и предназначен для использования затвора на опасных газах или жидкостях. Уменьшает необходимость в техническом обслуживании и ремонте сальника. Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы. Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить.
Система очистки. Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор без демонтажа от отложений, которые могут уменьшить проходное сечение затвора, а также затруднить его закрытие. В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости.
Материалы. Возможно исполнение затворов из различных материалов: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан. Квадратный проход. Большая пропускная способность при транспортировке объемных материалов.Для монтажа данного вида затвора требуются специальные фланцы квадратной формы.
Поверхностная обработка. При определенных условиях эксплуатации арматуры иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части. Компания АДЛ поставляет на заказ затворы с нанесением дополнительных защитных покрытий для улучшения стойкости к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE).
