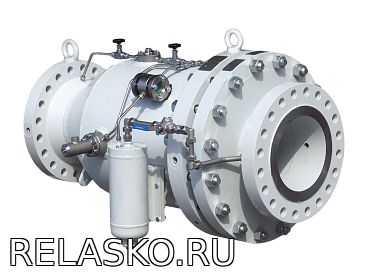

Клапан гашения гидравлического удара SR для магистральных трубопроводов и наливных терминалов
Клапаны типа SR предназначены для гашения гидравлических ударов в магистральных трубопроводах и трубопроводах наливных терминалов, вызванных закрытием/открытием арматуры, включением/отключением насосов и т.д. Имеет односедельчатую конструкцию прямого действия и не требует для работы подвода внешней энергии.
Клапан устанавливается на отводе к основному трубопроводу. Эффект гашения гидравлического удара достигается за счет перепуска потока среды в момент гидроудара. При гидроударе клапан мгновенно открывается и обеспечивает большую пропускную способность, после чего медленно закрывается, не создавая скачков давления среды. Сброс среды осуществляется в предусмотренную резервную емкость.
Производитель: Mankenberg GmbH Серия: SR Страна: Германия Область применения: водоснабжение, слив нефтепродуктов, нефтедобывающая и нефтеперерабатывающая промышленности Рабочая среда: вода, дизельное топливо, мазут
Технические характеристики
DN:100 - 400 PN:16 - 160 Тип присоединения:Ф/Ф Kv, м3/ч:180 - 3100 Максимальное рабочее давление, бар:160 Материал корпуса:Сталь нержавеющая, Сталь углеродистая Материал седлового уплотнения:EPDM, FPM Допустимая протечка по седлу:Не более 0.05% от Kvs T min рабочей среды, °C:-40 T max рабочей среды, °С:130
