Вваривается адаптер, в него вкручивается манометр с соответствующими резьбовыми уплотнениями — это самый простой вариант, применяется при работе манометра в стабильных условиях, без резких перепадов давления, когда прибор может работать продолжительное время без замены.
Вваривается адаптер, в него вкручивается трехходовой кран, в который вкручивают манометр — данный тип монтажа применяют, когда есть необходимость проверять показания манометра, переключая его трехходовым краном на атмосферное давление. Трехходовой кран позволяет осуществлять замену прибора без останова рабочего процесса или проводить операции, связанные с превышением рабочего давления, например, опрессовка трубопроводов.
При необходимости измерения давления в паровых трубопроводах используется схема монтажа: адаптер вварной, затем импульсная трубка, кран трехходовой и манометр. Это необходимо, когда температура пара выше, чем допустимая температура измеряемой среды. Импульсная трубка дает возможность пару контактировать с чувствительным элементом манометра не напрямую, а через слой охлажденной среды. Монтировать импульсную трубку следует вертикально.
Дополнительные принадлежности
Адаптер сварной, G 1/2″, сталь; Кран пробковый, трехходовой под манометр MV25-015, G 1/2″, PN 16 МПа, t°макс. +200 °С; Трубка для манометра СТМ, 1/4—1/2″, PN 40 МПа, t°макс. +400 °С.

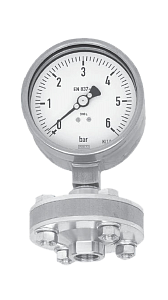

Производитель: АО "Вика мера" Страна: Германия Область применения: водоснабжение, газоснабжение, технологические процессы в промышленности, пищевая промышленность, газовая промышленность Рабочая среда: вода, воздух, нейтральные жидкости, нейтральные газы, абразивная жидкость
Технические характеристики
Диаметр циферблата, мм:100 DN:15 Максимальное рабочее давление, бар:6 - 16 Материал корпуса:Сталь нержавеющая T max рабочей среды, °С:200
