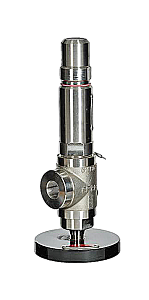

Модель 3-5111, предохранительный клапан, угловой, с углом 90° между входным и выходным патрубками, с фланцевым или резьбовым присоединением, соплом полностью из нержавеющей стали, прямого действия, пружинный, полноподъемный.
Устройство:
Корпус клапана угловой. Угол 90° между входным и выходным фланцем, большой объем корпуса и плавные линии позволяют уменьшить турбулентность. Таким образом улучшается сброс жидкости. Полностью нержавеющее сопло, надежно закрепленное в корпусе способствует идеальному выравниванию и лёгкому демонтажу. Запорный диск отделен от держателя, таким образом облегчена возможность восстановления диска при механических повреждениях, а также позволяет лучше подбирать материалы исполнения диска. Направляющая имеет большую площадь контакта со штоком клапана для предотвращения повреждений. Обеспечивается лучшие позиционирование штока клапана. Сильфоны выполнены таким образом, что так их средняя площадь соответствует площади проходного сечения, за счет этого достигается идеальный баланс клапан и, следовательно, его безупречная работа перед переменном противодавлении. Пружины разработаны с помощью высоконадежного программного обеспечения и изготовлены из лучших материалов, обеспечивая заданную упругость и точную работу предохранительных клапанов.
Допускается использование данного клапана с жидкими и газообразными рабочими агентами. Клапан работает на минимальных расходах дря использования в системах с превышением давления за счет теплового расширения среды.
По запросу доступны опции: рычаг принудительного открытия, блокирующий винт, мягкие уплотнения, паровая рубашка, датчик открытия и т.д.
Модель 3-5161, отличается от базовой модели 3-5111, наличием сильфона, что позволяет абсолютную точность настроить клапан вне зависимости от противодавления, также обеспечивает защиту внутренних деталей от воздействия агрессивных сред в утилизационной системе.
Производитель: NATIONAL SAFETY VALVES Серия: 3-5111/3-5161 Страна: Испания Область применения: котельные, водоснабжение, пароконденсатные системы, водоочистка и водоподготовка, нефтегазовая промышленность Рабочая среда: конденсат, питьевая вода, пар насыщенный, вода котловая, вода, вода условно чистая, воздух, нейтральные газы, нейтральные жидкости, пар, водно-гликолевая смесь, этиленгликоль
