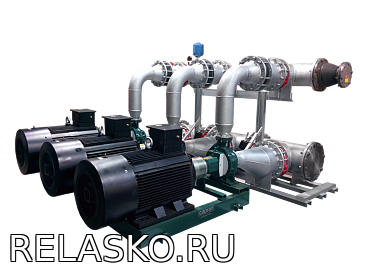

Насосные станции «Гранфлоу» УНВс(пс/пжс) для совмещенных систем пожаротушения и водоснабжения, а также для реализации различных нестандартных проектных решений
Конструкция и объем поставки
Вертикальные насосы серии DPV (DP-Pumps, Нидерланды) либо консольные насосы серии 3M/I, 3LS (LM)/I (Ebara, Япония), либо насосы «ин-лайн» серии «Гранпамп», либо консольные насосы серий MEC, PM, NC (Caprari, Италия).
Насосы устанавливаются на общей плите-основании, изготовленной из стали.
На входе каждого насоса установлена запорная арматура, на выходе — обратный клапан и запорная арматура. Запорная арматура типа «Гранар» серии KR14 с визуальным индикатором положения «открыто/закрыто». На входе каждого насоса могут быть установлены фильтры для очистки воды (спец. исполнение).
Установка включает в себя мембранный бак емкостью 8–18 л для защиты от гидроударов при пуске. Корпус бака выполнен из нержавеющей стали, мембрана — из бутила. На входе и на выходе установки установлены стальные всасывающий и напорный коллекторы. Коллекторы могут быть различного диаметра, в зависимости от проектных решений (спец. исполнение).
Между насосами на всасывающем и напорном коллекторах установлены дисковые поворотные затворы. Регулирующая арматура может управляться автоматически по сигналу от шкафа управления (спец. исполнение).
На напорной магистрали установлены реле давления и датчик давления (в зависимости от работы системы), обеспечивающие автоматическую работу установки.
Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
Манометры на всасывающей и напорной магистралях.
Электрический шкаф управления «Грантор» с релейным регулированием, частотным регулированием на один насос и с частотным регулированием на каждый электродвигатель. Могут применятся комбинированные шкафы управления с дополнительными нестандартными опциями управления. Комплектация станции может варьироваться в зависимости от требования заказчика.
Установка может укомплектовываться жокей-насосом серии DPV в совмещенных системах и отдельно в системах пожаротушения специального исполнения.
Бренд: Гранфлоу Производитель: ООО "Торговый Дом АДЛ" Страна: Россия Область применения: пожаротушение Рабочая среда: вода
Технические характеристики
Максимальная подача Q, м3/ч:3000 Максимальный напор H, м:340 Максимальное рабочее давление, бар:40 Частота вращения электродвигателя, об./мин:1450 - 2850 Сетевое напряжение, В:380 Количество насосов:2 - 6 T max перекачиваемой среды, °С:180 T max окружающей среды, °С:50
