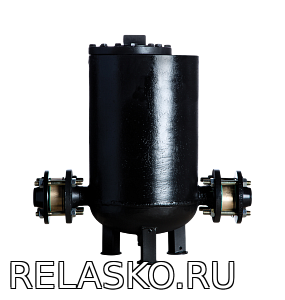

Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара, сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.
Принцип действия
Перекачиваемая жидкость безнапорным потоком поступает в корпус насоса через обратный клапан. Жидкость, заполняя полость насоса, приводит в действие поплавковый механизм, который при максимальном заполнении открывает клапан подачи рабочей среды (пар, газ). Давлением рабочей среды перекачиваемая жидкость вытесняется в конденсатную линию, расположенную за насосом. Уровень жидкости в насосе снижается — поплавковый механизм закрывает подающий клапан и открывает клапан, связывающий насос с атмосферой. Жидкость снова заполняет корпус насоса, и цикл повторяется. Обратного тока жидкости не происходит благодаря двум обратным клапанам, включенным в обвязку насоса.
Область применения: нефтегазовая промышленность, ЖКХ, малая энергетика, пищевая промышленность, энергетическая промышленность, легкая промышленность, пароконденсатные системы Рабочая среда: конденсат, вода, нейтральные газы, пар
Технические характеристики
DN:40 - 80 PN:16 Объем, перекачиваемый за цикл, л:20 - 30 Материал корпуса:Сталь углеродистая T max рабочей среды, °С:250
