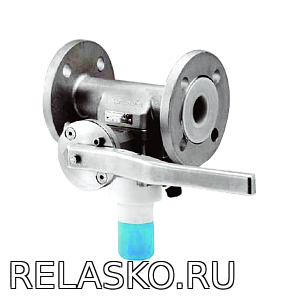

Шаровые краны для отбора проб серии SSV-B DN 15-150 мм
Применяется для отбора проб рабочей среды без остановки технологического процесса на трубопроводах, транспортирующих химически агрессивные, вязкие и содержащие твердые частицы жидкости в химической, фармацевтической и других отраслях промышленности.
Принцип действия
Пробоотборник представляет собой трубопроводную вставку с двумя присоединительными фланцами. В нижней части вставки смонтирован специализированный шаровый кран, имеющий полость для отбираемой пробы. Отбор пробы осуществляется в колбу, присоединяемую в нижней части отборника путем поворота шара на 90° с последующим возвратом в исходное положение.
Преимущества
Возможно исполнение как по DIN, так и по ANSI. Полный проход, отсутствие дополнительного сопротивления потоку в трубопроводе. Шар и шток выполнены как одно целое. Полное отсутствие застойных зон в корпусе. Применение в качестве футеровки деталей конструкции тефлона нового поколения (PFA) увеличивает степень защиты корпуса по сравнению с традиционным PTFE, обладающим микропористостью. Возможность антистатического исполнения по ATEX (для взрывоопасных сред).
Опции
Паровая рубашка. Держатель колбы. Герметичный бокс со смотровыми стеклами для колбы. Металлический пенал для колбы. Блокировка привода с замком. Фильтр с активированным углем. Переходник для вертикальной установки. Изготовление с фланцами с пазом, фланцами PN 4,0 МПа, фланцами ANSI 300 и др.
