Шиберная задвижка VG3400 со штурвалом, поставляется диаметром присоединения от 50 до 600 мм, с выдвижным штоком (VG3400-00) или невыдвижным штоком (VG3400-001) и уплотнением нитрил либо металл по металлу. Материал корпуса - чугун EN-GJL-250 с эпоксидным покрытием.
Шиберная ножевая задвижка VG3400 Tecofi (Текофи)
Шиберная задвижка VG3400 Tecofi - разновидность трубопроводной арматуры позволяющая перекрывать и регулировать поток среды. Шиберные задвижки устанавливается между фланцами трубопроводов. Управление может осуществляться с помощью штурвала, механического редуктора, рычага, а также пневмо- или электропривода. Запорное устройство задвижки выполнено в форме ножа скользящего в узком корпусе. Нож поднимается на нужную высоту, тем самым регулируя пропускание среды. При движении заостренный нож прорезает среду, что позволяет задвижке надежно закрываться. В корпус задвижки установлено нитриловое или металлическое уплотнение, к которому давление среды прижимает нож, что обеспечивает герметичность. Такая конструкция хорошо подходит для вязких или порошкообразных сред при производстве целлюлозы, водоподготовке, очистке сточных вод, химической и нефтяной промышленности, а также для производства и фасовки цемента и других порошкообразных материалов.
Модельный ряд VG3400 включает большое количество вариантов исполнений шиберных задвижек.
Варианты исполнения различаются:
по диаметрам присоединения: от 50 до 1600 мм по уплотнениям: нитрил или металл по металлу по приводам: штурвал, рычаг, механический редуктор, штурвал с цепью, квадратный наконечник под ключ, ISO фланец, а также электрические и пневматические приводы по исполнению корпуса: с выдвижным или невыдвижным штоком
Конкурентные преимущества шиберных задвижек Tecofi серии VG3400.
Все шиберные задвижки модельного ряда VG3400 имеют:
Прочный устойчивый к деформации моноблочный корпус изготовленный из чугуна EN-GJL-250 в термообработанном эпоксидном покрытии Межфланцевый монтаж по ISO Ру10/16 Герметичность в одном направлении. Стрелка на корпусе указывает направление среды В корпусе практически отсутствуют зоны скопления проходящей среды так как нож скользит в корпусе по точно подогнанным направляющим Нож изготовлен из отполированной нержавеющей стали X5CrNi 18-10. При необходимости нож приобретается отдельно Невыбиваемое L-образное уплотнение из нитрила, металла или FPM (Viton) зафиксированное в корпусе стальным кольцом. При необходимости уплотнение приобретается отдельно Стальные опорные пластины штока имеют индикатор положения ножа и заранее просверленные отверстия для установки дополнительного оборудования: механических и индуктивных концевых датчиков, а также защитных пластин Возможность установки съемных колец диафрагмы для регулировки прохождения вязких сред

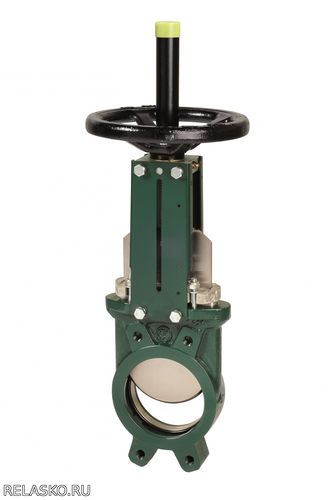

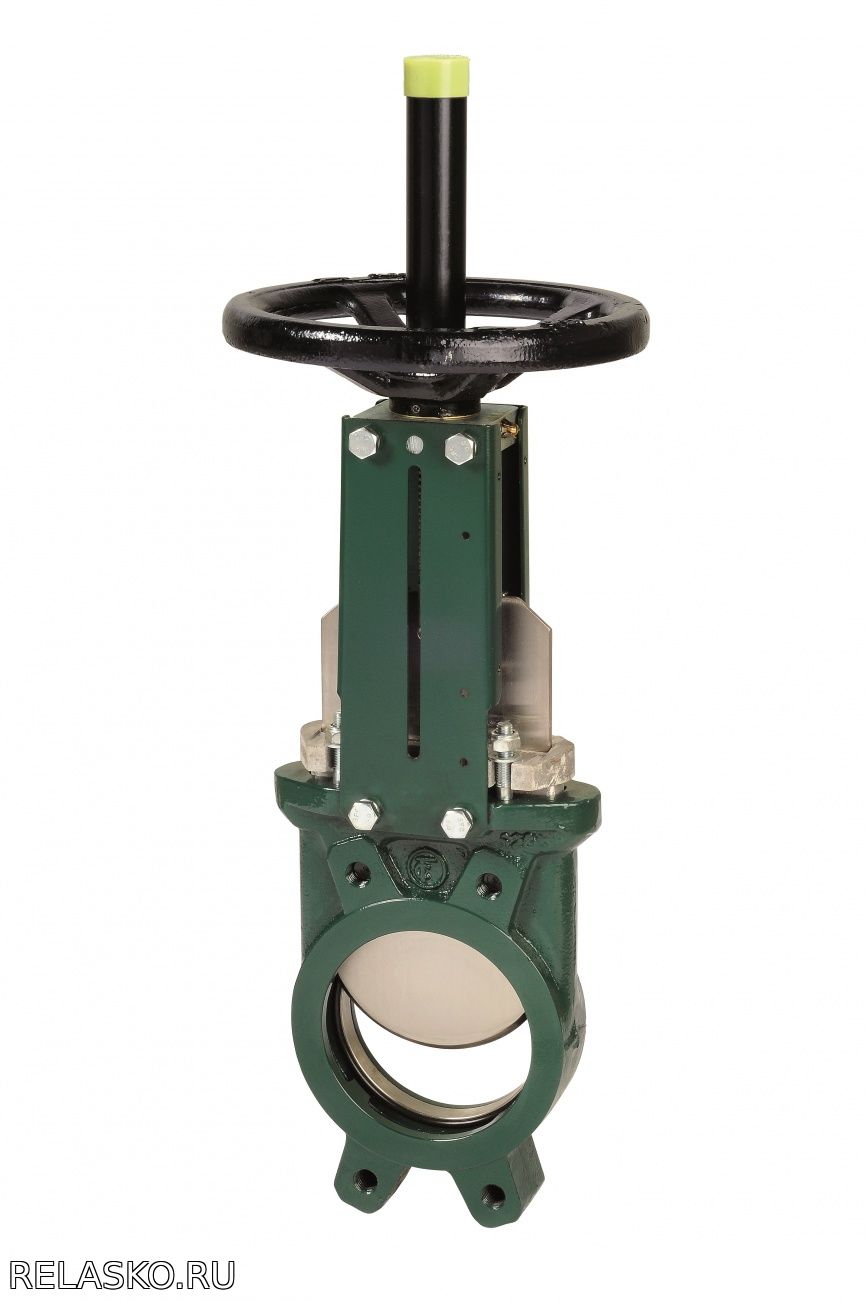

Шиберная задвижка VG3400-00 со штурвалом базовая модель линейки задвижек VG3400 Tecofi Шиберные задвижки VG3400-00 с выдвижным штоком и штурвалом и VG3400-001 с невыдвижным штоком и штурвалом являются основной и самой популярной моделью всего модельного ряда шиберных задвижек VG3400. Невыдвижной шток используется в условиях ограниченных пространств. Задвижки поставляются диаметров присоединения от 50 до 600 мм.
Задвижки VG3400-00 и VG3400-001 могут использоваться в широком диапазоне температур: от -10 до 80 С. Максимальное рабочее давление зависит от диаметра задвижки. Задвижки с Ду50-250 мм имеют максимальное рабочее давление 10 бар, Ду300-450 мм - 7 бар, Ду500-600 – 4 бара. Как и во всех моделях линейки, существует два варианта исполнения с различным седловым уплотнением: нитрил (VG3400-00NI, VG3400-001NI) либо металл по металлу (VG3400-00MM, VG3400-001MM). Металлическое уплотнение применяется в случаях, когда использование нитрила невозможно, например с абразивными средами. Для использования задвижек с вязкими средами возможна установка колец диафрагмы или дефлектора
