Работы, связанные с электричеством, требуют высокого уровня подготовки мастера. Аварийную ситуацию могут создать как некачественные комплектующие или недостаточная образованность электрика, так и неправильно подобранные провода.

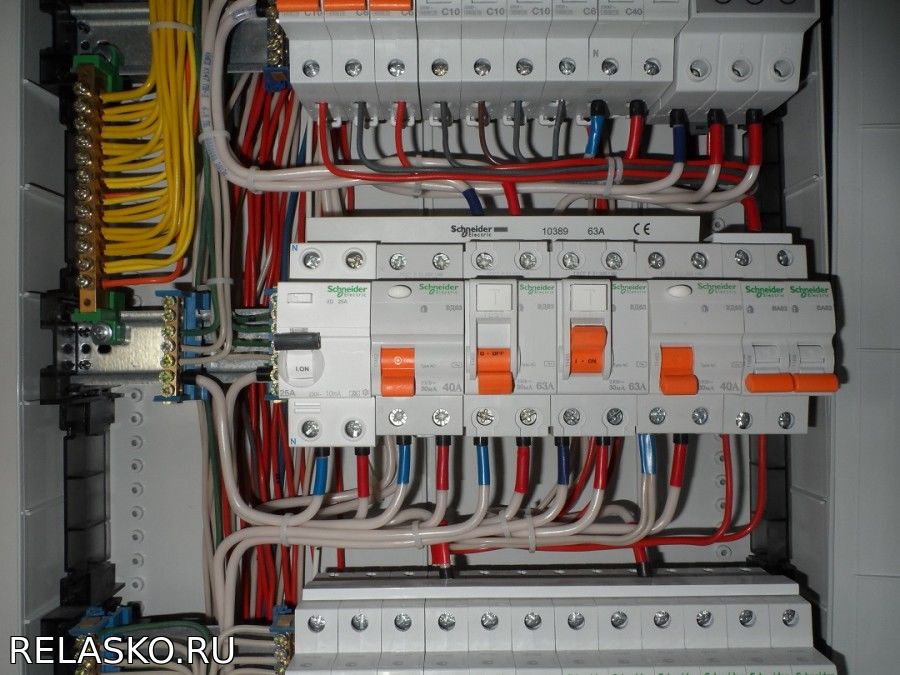

ОБЩИЕ ПРИНЦИПЫ ВЫПОЛНЕНИЯ РАЗВОДКИ В ЩИТКЕ Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии. Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.
Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.
КАК ВЫБРАТЬ МЕТАЛЛ ПРОВОДА В электрощитах нужно использовать медные провода. Все потому, что этот металл хорошо поддается загибанию и не переламывается. Алюминий же будет сложно согнуть и даже современные провода из этого материала выдерживают не больше нескольких сгибов, а затем просто ломаются.
В щитке же все должно быть плотно установлено, поэтому провод должен быть максимально пластичным.
ОДНОЖИЛЬНЫЕ И МНОГОЖИЛЬНЫЕ ПРОВОДА
Тип жил является показателем гибкости проводов. Плюс моножил в том, что их можно сразу вставлять в зажимы, но при этом некоторые из них плохо гнутся, что вызывает трудности. Многожильные намного пластичнее и ими удобно работать, но при этом их концы обязательно нужно спрессовать специальным наконечником, и только потом использовать.
СЕЧЕНИЕ Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.
НАИБОЛЕЕ ПОДХОДЯЩИЕ МАРКИ ПРОВОДОВ Для установки используют и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.
Также важную роль играет цвет оболочки. Нужно обращать на это внимание, потому что черные, красные, коричневые, фиолетовые, серые, розовые, оранжевые, белые и бирюзовые – это фазные. Желто-зеленая оболочка говорит о том, что перед вами защитный или нулевой защитный, который можно использовать для заземления. Если к этому цвету добавляется голубой –это совмещенный рабочий и нулевой. Если провод просто голубой, значит, проводник нулевой рабочий или средний.
Между соседними автоматами устанавливают перемычки. Для подключения можно использовать и одножильные, и многожильные материалы, но первые все же будут удобнее – их не нужно прессовать.
Сейчас все чаще рекомендуют избегать перемычек и использовать специальные шины, которые за счет своей жесткости обеспечат хороший контакт. Дополнительным плюсом шины является то, что выглядит это очень аккуратно.
Чтобы сделать правильные выбор комплектующих, нужно учитывать материал, просчитать величину напряжения, которое будет проходить по проводнику. Немаловажную роль играет сечение и даже цвет оболочки. Ошибочный выбор материала может привести ко многим плачевным последствиям, поэтому лучше всего делегировать задачу создания разводки мастеру, который может подтвердить свою профессиональность.
