На всех классических моделях Жигулей впускные коллекторы практически ни чем не отличаются.
Впускной коллектор ВАЗ 2101 предназначен для направления воздушно-бензиновой смеси в моторные цилиндры. Дополнительно с помощью этого важного узла в системе транспортного средства осуществляется подогрев топливного питания, т.к. при разряжении горючей смеси происходит реакция с выделением холода.

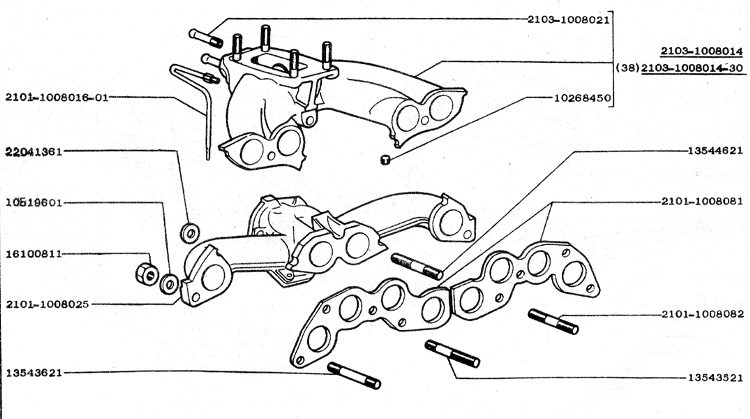

Схема впускного коллектора ВАЗ 2101
ПОРЯДОК СНЯТИЯ ВПУСКНОГО КОЛЛЕКТОРА ВАЗ 2101
1. Снимите провод массы с аккумулятора. 2. Ослабьте хомуты и извлеките трубку воздухозаборника из резиновых креплений на крышке головки блока цилиндров. Отсоедините электрический разъем от датчика температуры, поступающего в двигатель воздуха (см. рис. Расположение резиновых креплений трубки воздухозаборника к головке блока цилиндров). 3. Снимите топливные форсунки и топливную магистраль. 4. Промаркируйте и отсоедините все вакуумные шланги от впускного коллектора. 5. Извлеките жгут проводов из скоб крепления на впускном коллекторе. 6. Извлеките щуп для измерения уровня моторного масла, затем отвинтите трубу щупа для измерения уровня масла от впускного коллектора (см. рис. Элементы крепления впускного коллектора). 7. Постепенно и последовательно вывинтите болты крепления впускного коллектора к головке блока цилиндров. 8. Ослабьте хомуты, крепящие два шланга корпуса дросселя к нижней поверхности впускного коллектора. 9. Снимите впускной коллектор с головки блока цилиндров и отделите его от корпуса дросселя. Снимите прокладки. 10. Снимите пластиковые заглушки, вывинтите болты и снимите резонатор с впускного коллектора. Установка
ПОРЯДОК УСТАНОВКИ ВПУСКНОГО КОЛЛЕКТОРА ВАЗ 2101
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов. 2. Очистите сопрягаемые поверхности впускного коллектора и головки блока цилиндров. 3. Установите новые прокладки впускного коллектора. 4. Затяните болты крепления впускного коллектора к головке блока цилиндров требуемым моментом.

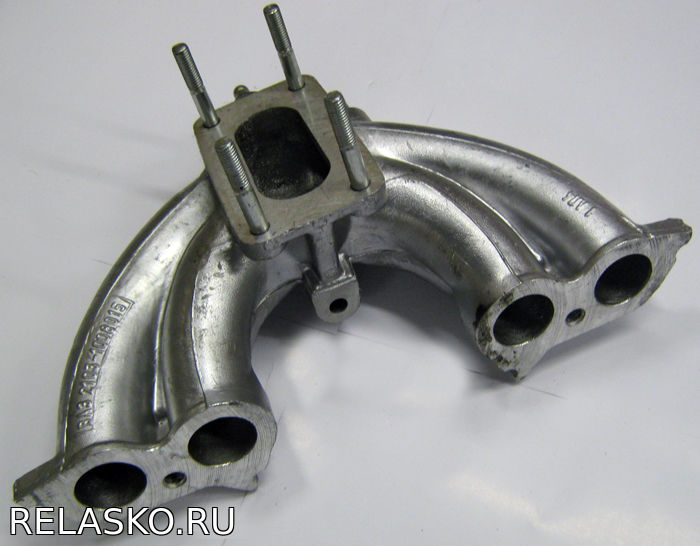

Впускной коллектор ВАЗ2101 и 2103. Отличие и преимущество
Видео: Как своими руками заменить всасывающий коллектор ВАЗ-2101
