Очень часто архитекторы задают вопрос электрикам: какие размеры электрощитовой необходимы? В данной статье попробуем разобраться, каких минимальных размеров может быть электрощитовая и что влияет на габаритные размеры электрощитовой.

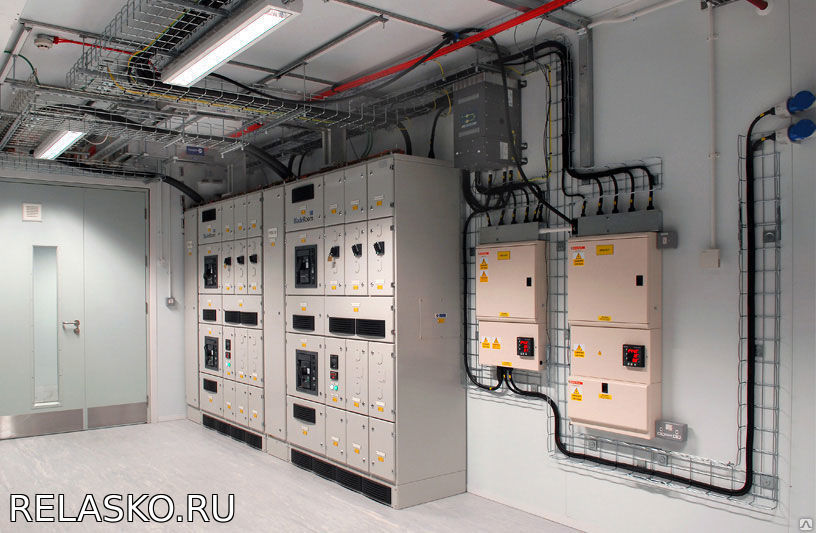

Что такое электрощитовая? В ТКП 339-2011 имеется определение для помещения электрощитового:
Помещение электрощитовое — помещение, доступное только для квалифицированного обслуживающего персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства. Выбор габаритных размеров электрощитовой.
В электрощитовых помещениях размещаются вводные устройства и распределительные щиты. Если здание небольшое, то распределительных щитов может и не быть. Поэтому, в первую очередь необходимо определиться с количеством щитов и их габаритными размерами.
При проектировании электрощитовых необходимо помнить, что на габариты влияет и зона обслуживания щитов.
Так, в ПУЭ (п.4.1.23) и ТКП 339-2011 (п.6.1.6.1) сказано, что ширина проходов должна быть не менее 0,8 м, высота проходов – не менее 1,9 м. Проходы должны обеспечивать удобное обслуживание и перемещение электрооборудования.
Исходя из этих требований попробуем подобрать минимальные размеры электрощитовой. Будем считать, что нам требуется разместить в электрощитовой одно вводное устройство ВРУ.
Пусть габаритные размеры нашего ВРУ – 1800×800х450мм.
Итак, габаритные размеры электрощитовой должны позволять выполнять монтаж (демонтаж) оборудования и удобное обслуживание оборудования.

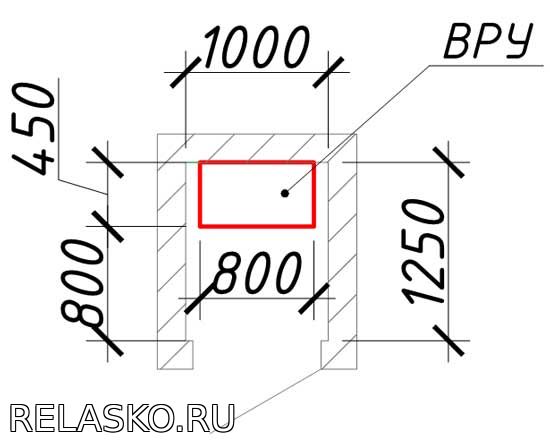

В таком случае, минимальные размеры электрощитовой составят 1000×1250 мм:
Минимальные размеры электрощитовой
На мой взгляд, таких размеров нужно придерживаться в крайних случаях, т.к. в таком помещении уже нельзя будет повесить никакое оборудование.

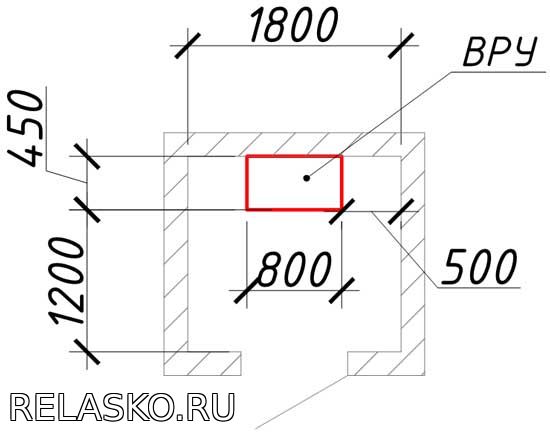

С учетом перспективного развития и более удобного обслуживания щитов предлагаю делать электрощитовую размерами 1800×1650 мм. В такое помещение еще можно будет разместить как минимум 2 распределительных модульных щита.

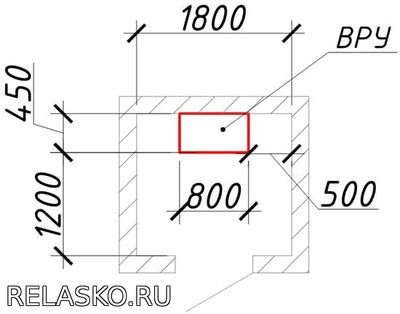

Размер эл. щитовой в жилом здании
Разумеется, что чем больше габариты помещения, тем электрикам проще. С высотой проблемы возникают очень редко, т.к высота этажа обычно около 2,5 м.
Как вы считаете, какие минимальные габариты должны быть у электрощитовой?
