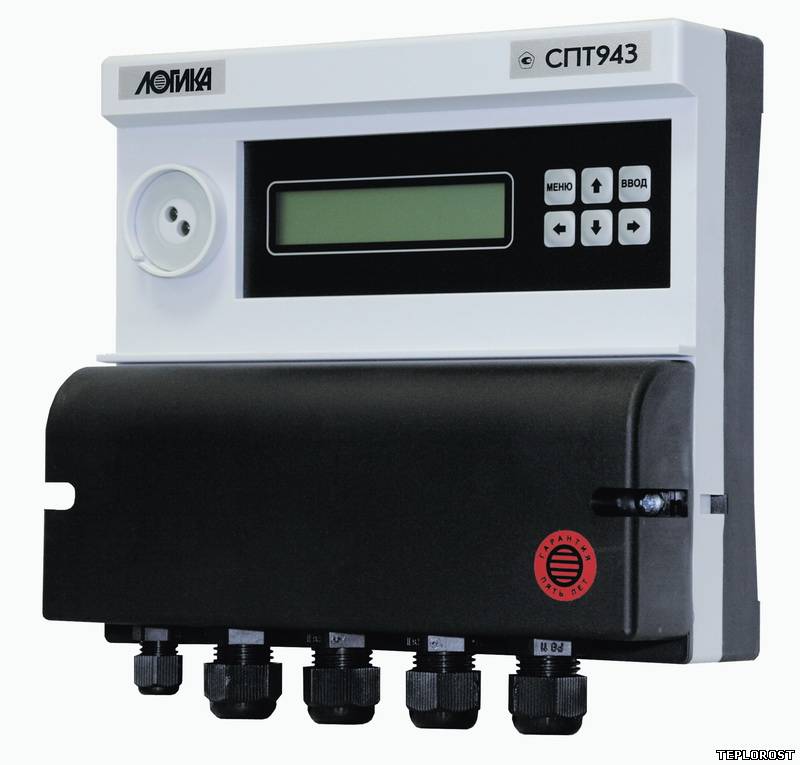

Тепловычислитель предназначен для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения.Общие характеристики «Логика СПТ943.1» Тепловычислитель предназначен для работы в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода), в каждом из которых могут быть установлены 3 датчика объема, 3 датчика температуры и 2 датчика давления. Электропитание тепловычислителя осуществляется от литиевой батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2–3,6 В, могут получать его непосредственно от тепловычислителя. Тепловычислитель снабжен дискретным выходом для сигнализации о нарушении допустимых диапазонов измеряемых параметров и дискретным входом для фиксации внешнего события.
Общие характеристики «Логика СПТ943.1»
При работе в составе теплосчетчика тепловычислитель обеспечивает обслуживание 2 тепловых вводов, обеспечивая при этом:
•измерение объема, объемного расхода, температуры и давления; •вычисление количества тепловой энергии, массы и средних значений температуры и давления; •ввод настроечных параметров и показания текущих, архивных и настроечных пара- метров; •ведение календаря, времени суток и учет времени работы; •защиту данных от несанкционированного изменения.
Часовые, суточные и месячные значения количества тепловой энергии, массы, объема, средней температуры, средней разности температур и среднего давления архивируются. Часовой архив содержит 1080 записей для каждого из перечисленных параметров, суточный архив — 365 записей и месячный— 48 записей. В специальных архивах содержится информация об изменении настроечных параметров, возникновении и устранении нештатных ситуаций. Архив изменений и архив нештатных ситуаций содержат по 100 записей каждый. Архивы размещаются в энергонезависимой памяти и могут сохраняться в течение всего срока службы тепловычислителя даже при отсутствии питания. Коммуникация с внешними устройствами (компьютер, модем и т. д.) может осуществляться через IEC1107- и RS232-совместимые порты.
Паспорт на тепловычислитель Логика СПТ943Тепловычислитель Логика предназначен для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения.Общие характеристики «Логика СПТ943.1» Тепловычислитель предназначен для работы в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода), в каждом из которых могут быть установлены 3 датчика объема, 3 датчика температуры и 2 датчика давления. Электропитание тепловычислителя осуществляется от литиевой батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2–3,6 В, могут получать его непосредственно от тепловычислителя. Тепловычислитель снабжен дискретным выходом для сигнализации о нарушении допустимых диапазонов измеряемых параметров и дискретным входом для фиксации внешнего события.
Общие характеристики «Логика СПТ943.1»
При работе в составе теплосчетчика тепловычислитель обеспечивает обслуживание 2 тепловых вводов, обеспечивая при этом:
•измерение объема, объемного расхода, температуры и давления; •вычисление количества тепловой энергии, массы и средних значений температуры и давления; •ввод настроечных параметров и показания текущих, архивных и настроечных пара- метров; •ведение календаря, времени суток и учет времени работы; •защиту данных от несанкционированного изменения.
Часовые, суточные и месячные значения количества тепловой энергии, массы, объема, средней температуры, средней разности температур и среднего давления архивируются. Часовой архив содержит 1080 записей для каждого из перечисленных параметров, суточный архив — 365 записей и месячный— 48 записей. В специальных архивах содержится информация об изменении настроечных параметров, возникновении и устранении нештатных ситуаций. Архив изменений и архив нештатных ситуаций содержат по 100 записей каждый. Архивы размещаются в энергонезависимой памяти и могут сохраняться в течение всего срока службы тепловычислителя даже при отсутствии питания. Коммуникация с внешними устройствами (компьютер, модем и т. д.) может осуществляться через IEC1107- и RS232-совместимые порты.
