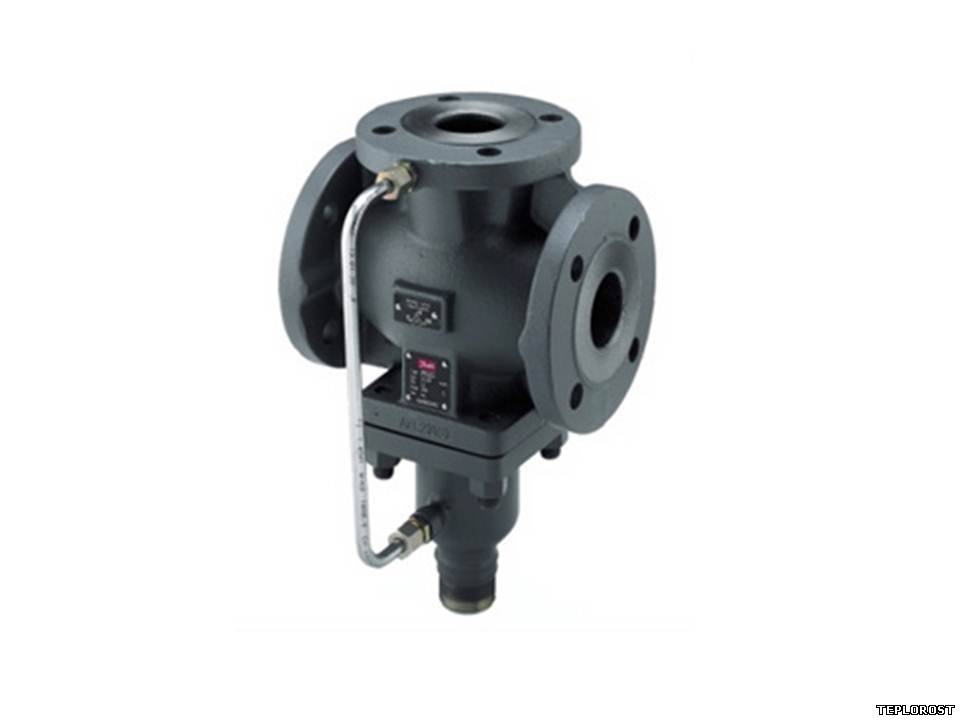

Седельные регулирующие клапаны VFG2
Производитель: Компания DANFOSS
Назначение: Предназначен для использования с регулирующими элементами типа AFP, AFD и AFA (совместно с регулирующим элементом образует регулятор давления или перепада давления прямого действия) Присоединение: Фланцевое Среда рабочая: Вода Наименование изделия: Клапан регулирующий, чугунный, фланцевый типа VFG2 Материал (основной): Чугун Температура рабочей среды (наибольшая): 200 градусов С Комплект поставки: Клапан регулирующий - 1шт., инструкция - 1шт.
В сравнении с поворотными седельные клапаны обеспечивают более качественное регулирование и меньшую протечку в закрытом состоянии, а также способны работать при высоких параметрах регулируемой среды и перепадах давлений. Седельные клапаны бывают нажимного действия (например, VM2, VFG2 или VB2) и возвратно-поступательного (например, типа VF2, VRG3). Закрытие клапана первого типа происходит под воздействием электропривода, а открытие (подъем штока) — за счет возвратной пружины штока.
Шток такого клапана механически не связан со штоком привода. Перемещение штока клапана второго типа происходит с помощью электропривода, который то надавливает на шток клапана, то тянет его вверх. Без привода шток клапана может находиться в любом промежуточном положении. Следует обратить внимание на то, что у трехходовых клапанов, а также у проходных клапанов VF2, VRG2, VRB2 при перемещении штока вниз прямой проход открывается, а «байпасный» — закрывается. Это необходимо учитывать при подключении кабелей управляющих сигналов от электронных регуляторов
