Седельные регулирующие клапаны VF3
Производитель: Компания DANFOSS

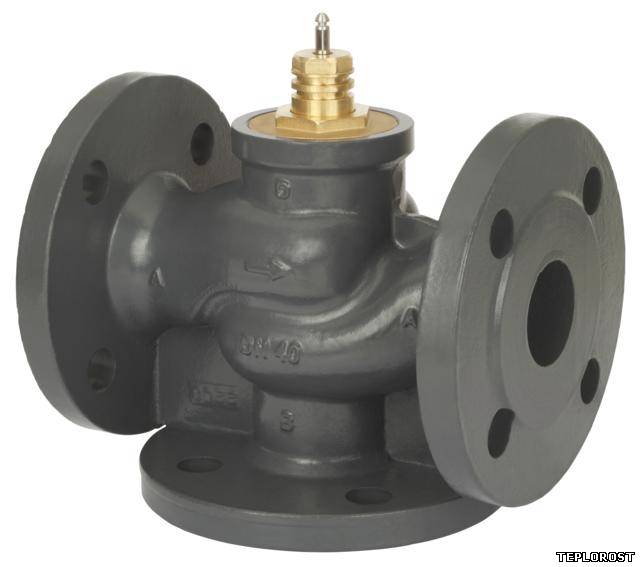

Трехходовой регулирующий клапан Danfoss VF3 (065Z0260) - предназначен для применения преимущественно в системах тепло и холодоснабжения зданий и комбинируются с электрическими редукторными приводами AMV(E)15(ES), 16, 25, 35, 25 SU/SD, 55, 56, 85, 86 и AMV323, 423, 523.
В качестве регулируемой среды может быть использован 50% водный раствор гликоля.
Монтаж:
При монтаже клапана Danfoss VF3 (065Z0260) необходимо убедиться, чтобы направление движения регулируемой среды совпадало с направлением, указанным на его корпусе: всегда от входов А и В к выходу АВ. Перед монтажом клапана трубопроводная система должна быть промыта; соединительные элементы трубопровода и клапана размещены на одной оси; клапан защищен от напряжений со стороны трубопровода.
Технические характеристики:
тип - VF3 Артикул (код) - 065Z0260 Количество ходов - 3 -ходовой Ду - 50 мм Kvs - 40 м3/ч Ход штока - 15 мм условное давление Ру - 16 бар Среда - циркуляционная вода температура регулируемой среды - -10 °C 130 °C присоединение к трубопроводу - Фланцевый Материал клапана - Grey cast iron EN-GJL-250 (GG-25) Смесительный клапан - Yes Макс. перепад давлений - 4 бар Позиция шпинделя - Нет Динамический диапазон регулирования - Min. 100:1 Характеристика регулирования - Equal percentage Характеристика смешения - Линейная Фактор кавитации - 0,4 Протечка через закрытый клапан - максимальное 0,05 % kvs Альтернативная среда - 50% гликолевый раствор Разгруженный по давлению - Да
Материалы VF3: Корпус и крышка - Серый чугун EN-GJL-250 (GG-25) Седло и шток - Нержавеющая сталь Золотник - Латунь Уплотнения - EPDM
