Паспорт на шкаф управления ГРАНТОР АЭП
TEPLOROSTДата: Среда, 28.08.2013, 11:07 | Сообщение # 1
Генералиссимус
Группа: Проверенные
Сообщений: 2327
Награды: 0
Репутация: 0
Статус: Offline



Работай из дома! 18+




Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию

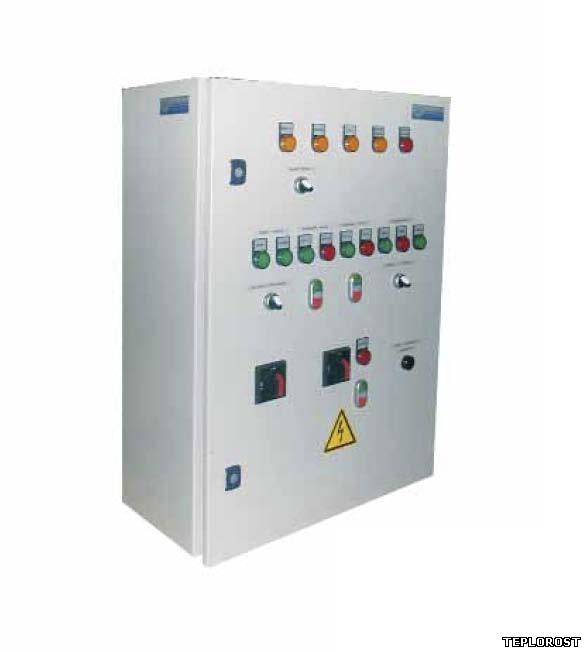

Шкаф управления ГРАНТОР АЭП



Комплектное устройство управления ГРАНТОР типа АЭП, далее по тексту шкаф управления, предназначен для использования в системах электропривода с двигателями переменного тока.

Условия эксплуатации:

• Допустимая температура окружающей среды: -5 … +40 °С
• Средняя температура за 24 ч, не более: +35 °С
• Атмосферное давление: 86 … 106 кПа
• Относительная влажность: 0 … 90 %
• Допустимая высота над уровнем моря: 2 000 м

4 Инструкция по монтажу и рекомендации по подключению GRANTOR

При проведении монтажных и пусконаладочных работ обеспечить меры безопасности и выполнение технических и организационных мероприятий согласно государственным и местным нормам.

4.2. Шкаф управления электродвигателями монтировать в зависимости от размера вертикально или горизонтально на плоской поверхности. Корпус шкафа управления электродвигателями электрически
соединить с корпусами электродвигателей и заземляющим контуром.

4.3. Подключение сети и электродвигателей к шкафу управления выполнять только кабелями соответствующего сечения (клеммы рассчитаны для подключения кабеля соответствующего сечения с медными жилами).

4.4. Подключение управляющих сигналов выполнять медным многожильным кабелем, сечением до 1,5 мм2. При подключении аналоговых сигналов рекомендуется использовать кабель управления, представляющий собой скрученные попарно витые пары для большей устойчивости к помехам.

4.5. Ввод силовых и управляющих кабелей осуществлять через кабельные вводы (при их наличии) для сохранения указанной в паспорте степени защиты (IP).

Скачать бесплатно паспорт, инструкцию и чертеж

_____________________________________________________

Полная коллекция паспортов на арматуру

Сертификаты и разрешения

Сборник строительных смет

Конвертер разных величин

Таблицы соответствия

Купить оборудование для систем тепло-газо-водоснабжения

Цены на теплотехническое оборудование

Скидки

Фото: 0064441.jpg (18.6 Kb)
