Электромагнитные клапаны DANFOSS EV210A
TEPLOROSTДата: Четверг, 29.08.2013, 10:37 | Сообщение # 1
Генералиссимус
Группа: Проверенные
Сообщений: 2327
Награды: 0
Репутация: 0
Статус: Offline



Работай из дома! 18+




Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию DANFOSS

Электромагнитные клапаны типа EV210A



Производитель: Компания DANFOSS

Назначение изделия

Позиционно управляемые компактные электромагнитные клапаны прямого
действия типа EV210A с электромагнитной катушкой для нейтральных сред рекомендуется
использовать в промышленных системах управления. Клапаны выпускаются в корпусе из
латуни в нормально закрытом и открытом вариантах для использования с нейтральными
жидкостями и газами, а также в нормально закрытой версии с корпусом из нержавеющей
стали для использования с агрессивными жидкостями и газами.

Принцип действия электромагнитного клапана
Нормально закрытый клапан

Напряжение на катушку не подается (закрыто):
Когда нет напряжения на катушке 5, тарелка клапана 3 и якорь 2 прижаты
закрывающей пружиной 1 и давлением среды к отверстию 4. Клапан будет закрыт, пока нет
напряжения на катушке.

Напряжение на катушку подается (открыто):
Когда есть напряжение на катушке 5 якорь 2 и тарелка клапана 3 поднимаются и
освобождают отверстие 4 для свободного прохождения потока. Клапан будет открыт, пока
есть напряжение на катушке.

Нормально открытый клапан

Напряжение на катушку не подается (закрыто):
Когда нет напряжения на катушке 8, отверстие клапана 5 открыто благодаря
открывающей пружине 3, поднимающей шпиндель 3 и тарелку клапана 4. Клапан будет
открыт, пока нет напряжения на катушке.

Напряжение на катушку подается (открыто):
Когда есть напряжение на катушке 5 якорь 1 опускается вниз до касания
основания. Шпиндель 3 и тарелка клапана 4 прижимаются к отверстию 5 закрывающей
пружиной 6. Клапан будет закрыт, пока есть напряжение на катушке.

Скачать бесплатно паспорт, инструкцию и чертеж клапана Данфосс

_____________________________________________________

Полная коллекция паспортов на арматуру

Сертификаты и разрешения

Сборник строительных смет

Конвертер разных величин

Таблицы соответствия

Купить оборудование для систем тепло-газо-водоснабжения

Цены на теплотехническое оборудование

Скидки

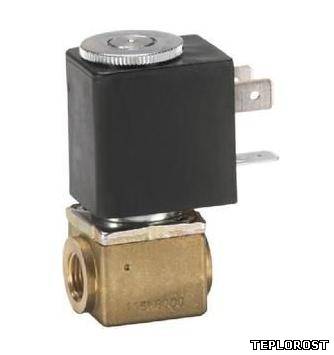

Фото: 8471720.jpg (8.7 Kb)
