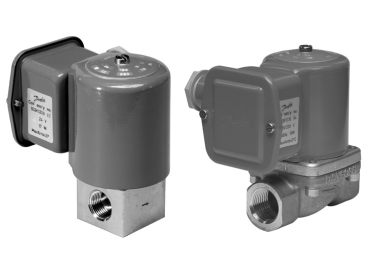

Электромагнитные клапаны типа EV215B И EV225B
Производитель: Компания DANFOSS
Назначение изделия
Позиционно управляемые электромагнитные клапаны типа EV215B И EV225B с электромагнитной катушкой для нейтральных сред рекомендуется использовать в системах отопления и подобных им, где требуется клапан, работающий без перепада давления.
Принцип действия нормально закрытого электромагнитного клапана
Напряжение на катушку не подается (закрыто):
Когда нет напряжения на катушке 1, тарелка клапана 2 прижата пружиной якоря 4 к управляющему отверстию 3. При этом на диафрагму 6 подается давление через выравнивающее отверстие 5 и, как только давление на диафрагме становится равным давлению во входном отверстии, она перекрывает главное отверстие. Клапан будет закрыт, пока нет напряжения на катушке.
Напряжение на катушку подается (открыто):
Когда есть напряжение на катушке якорь 2 и тарелка клапана 2 поднимаются и освобождают управляющее отверстие 3. Если при этом на клапане есть перепад давления, то через управляющее отверстие давление над диафрагмой 6, поскольку его размер больше чем у выравнивающего отверстия. Таким образом диафрагма поднимается и открывает главное отверстие 7. Клапан будет открыт, пока есть минимальный перепад давления на клапане и есть напряжение на катушке.
