Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию DANFOSS

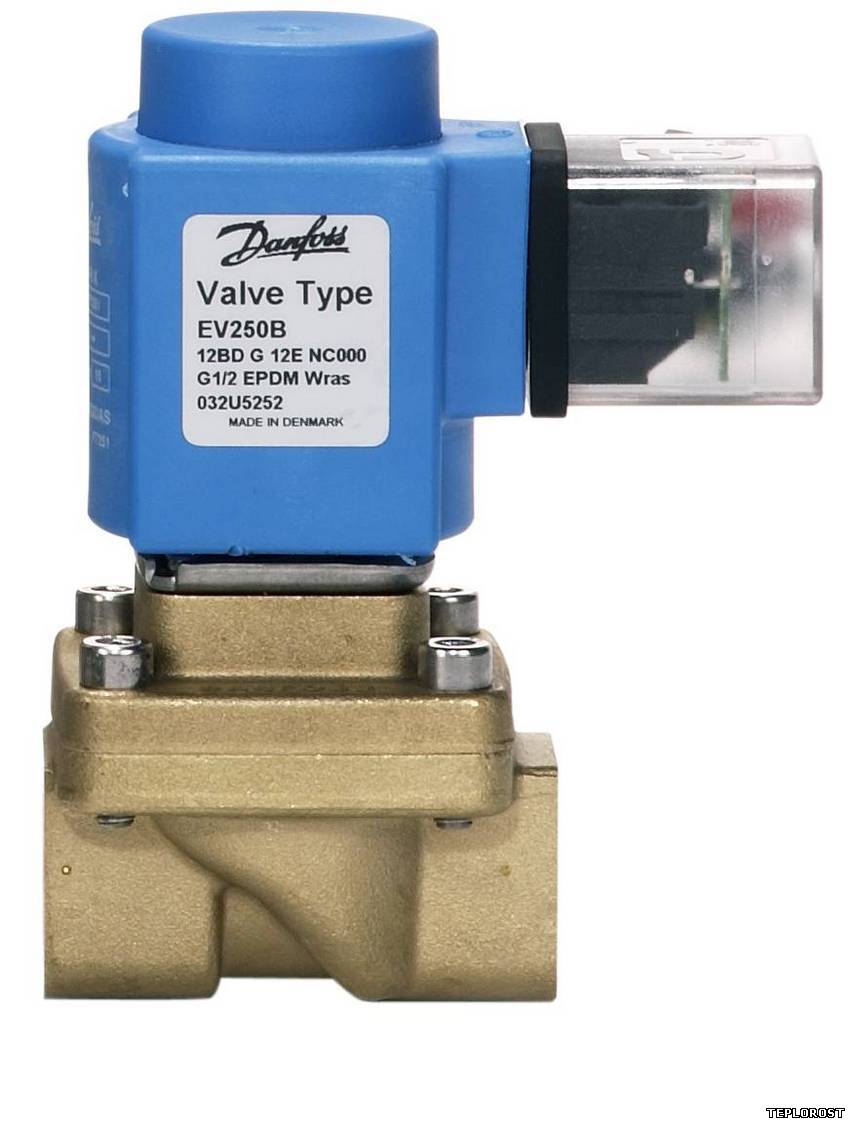

Электромагнитные клапаны типа EV250B
Производитель: Компания DANFOSS
Назначение изделия
Позиционно управляемые электромагнитные клапаны типа EV250B с электромагнитной катушкой для нейтральных сред рекомендуется использовать в системах отопления и подобных им, где требуется клапан, работающий без перепада давления.
Принцип действия нормально закрытого электромагнитного клапана
Напряжение на катушку не подается (закрыто):
Когда нет напряжения на катушке 1, тарелка клапана 4 прижата закрывающей пружиной 3 к пилотному отверстию 5. При этом на диафрагму 6 подается давление через выравнивающее отверстие 8 и, как только давление на диафрагме становится равным давлению во входном отверстии, она перекрывает главное отверстие благодаря большему размеру своей верхней части и/или давлению закрывающей пружины. Клапан будет закрыт, пока нет напряжения на катушке.
Напряжение на катушку подается (открыто):
Когда есть напряжение на катушке якорь 2 и тарелка клапана 4 поднимаются и освобождают пилотное отверстие 5. Если при этом на клапане есть перепад давления, то давление на диафрагме 6 упадет, т.к. пилотное отверстие больше выравнивающего. Таким образом диафрагма поднимается и открывает главное отверстие 7. В случае отсутствия перепада давления на клапане якорь поднимает диафрагму и открывает главное отверстие с помощью пружины принудительного подъема 9 Клапан будет открыт, пока есть напряжение на катушке.
