Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию DANFOSS

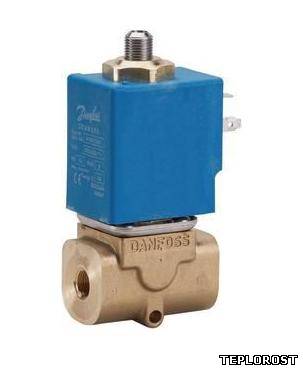

Электромагнитные клапаны типа EV310B



Производитель: Компания DANFOSS

Назначение изделия

Позиционно управляемые электромагнитные клапаны типа EV310B с
электромагнитной катушкой для нейтральных сред рекомендуется использовать в системах
регулирования общей промышленности и для управления пневматическими клапанами,
например НР 210S

Принцип действия нормально закрытого электромагнитного клапана

Напряжение на катушку не подается (закрыто):

Когда нет напряжения на катушке, якорь 2 и тарелка клапана 4 прижата пружиной
3 и перекрывают проход между входным и главным отверстиями. При этом проход между
входным и выпускным отверстиями остается открытым. Клапан будет закрыт, пока нет
напряжения на катушке.

Напряжение на катушку подается (открыто):

Когда есть напряжение на катушке якорь 2 и тарелка клапана 4 поднимаются и
перекрывают проход между входным и выпускным отверстиями. При этом проход между
входным и главным отверстиями открывается. Клапан будет открыт, пока есть напряжение
на катушке.

Принцип действия нормально открытого электромагнитного клапана

Напряжение на катушку не подается (закрыто):

Когда нет напряжения на катушке, якорь 2 и тарелка клапана 4 прижата пружиной
3 и перекрывают проход между входным и выпускным отверстиями. При этом проход между
входным и главным отверстиями открыт. Клапан будет открыт, пока нет напряжения на
катушке.

Напряжение на катушку подается (открыто):

Когда есть напряжение на катушке якорь 2 и тарелка клапана 4 поднимаются и
перекрывают проход между входным и главным отверстиями. При этом проход между
входным и выпускным отверстиями открывается. Клапан будет закрыт, пока есть
напряжение на катушке.

Скачать бесплатно паспорт, инструкцию и чертеж клапана Данфосс
