Термостатические клапаны для систем водяного охлаждения типа FJVA с встроенным чувствительным элементом
Производитель: Компания DANFOSS
Назначение изделия
FJVA автоматический термостатический клапан прямого действия для для точного регулирования расходов в системах охлаждения, активирующийся при изменении температуры в обратной линии. Клапан обычно используется на гидравлических станциях и обладает очень высокой надежностью.
Принцип действия термостатического клапана
При наличии всех трех элементов и установленном клапане последовательность работы является следующей:
1. Обуславливаемое температурой давление увеличивает давления пара и накапливается в сенсоре. 2. Это давление передается на клапан при помощи сильфона, открывая или закрывая его. 3. Маховичок установочной секции и пружина оказывают давление в направлении обратном воздействию давления сильфонов. 4. При достижении равновесия между двумя противодействующими силами стержень клапана остается на своем месте. 5. Если температура сенсора или заданная установка изменились, точка равновесия начинает смещаться, что приводит к перемещению стержня клапана до тех пор, пока равновесие снова не будет восстановлено, и клапан будет или полностью закрыт, или полностью открыт. 6. Изменение температуры приводит к более или менее пропорциональному изменение объема водотока.

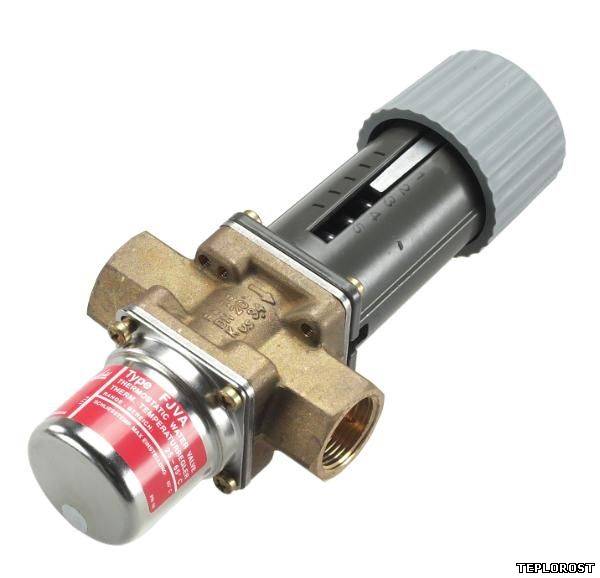

На рисунках показан водный клапан охлаждения FJVA, принцип его работы применим для всех типов термостатических клапанов.
