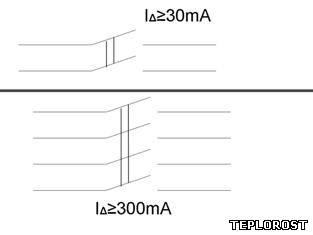

На развернутых (не однолинейных) схемах УЗО обозначается так же как и обычные многополюсные рубильники, с той лишь разницей, что дополнительно указывается номинальный ток утечки, при котором УЗО отключает питание. В верхней части приведенного рисунка обозначено УЗО с двума полюсами и номинальным током в 30мА. В нижней части рисунка показано как обозначается УЗО с четырьмя полюсами и рассчитанное на номинальный ток утечки в 300мА, его так же иногда называют «пожарным» УЗО.
Обозначение УЗО на однолинейной схеме
При изображении на однолинейной схеме, преобразование развернутой схемы в однолинейную производится по общим правилам, и опять отличие обозначения рубильника от обозначения УЗО на схеме будет отличаться только указанием на дифференциальный ток утечки, расположенный непосредстванно около обозначения УЗО на схеме. Отличие обозначения УЗО на однолинейной схеме от обозначения УЗО на электрической схеме заключается в непрорисовывании всех полюсов и проводов, а их символическое обозначение.
На приведенной однолинейной схеме изображено двухполюсное УЗО с током утечки 30мА. При этом, то что УЗО двухполюсное говорит цифра 2 в верхней части изображения, расположенная около косой черты, пересекающей линию питания. В нижней части изображения, та же самая информация о двухполюсности УЗО передается двумя косыми черточками, пересекающими линию питания.
На приведенной однолинейной схеме изображено четырехполюcное УЗО с током утечки 100мА. О том, что УЗО четырехполюсное говорит цифра 4 в верхней части изображения, расположенная около косой черты, пересекающей линию питания и четыре черты, пересекающие линию питания в нижней части изображения.
