Программа для компоновки электрощитов позволяет подобрать конструкцию электрощита в соответствии требованиями, укомплектовать его защитной автоматикой, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.
Запускаем установку программы. Выбираем место установки и другие параметры. Ждем завершения инсталляции.
После установки запускаем программу. В первом диалоговом окне требуется указать начальные параметры:
Из пустого щита.
Из стандартной инсталляции.
Выбрав пункт «из пустого щита» появиться следующее диалоговое окно Шнайдер. Здесь выбирается соответствующий тип электрощита.
Далее уточняется конфигурация выбранного распределительного щита.

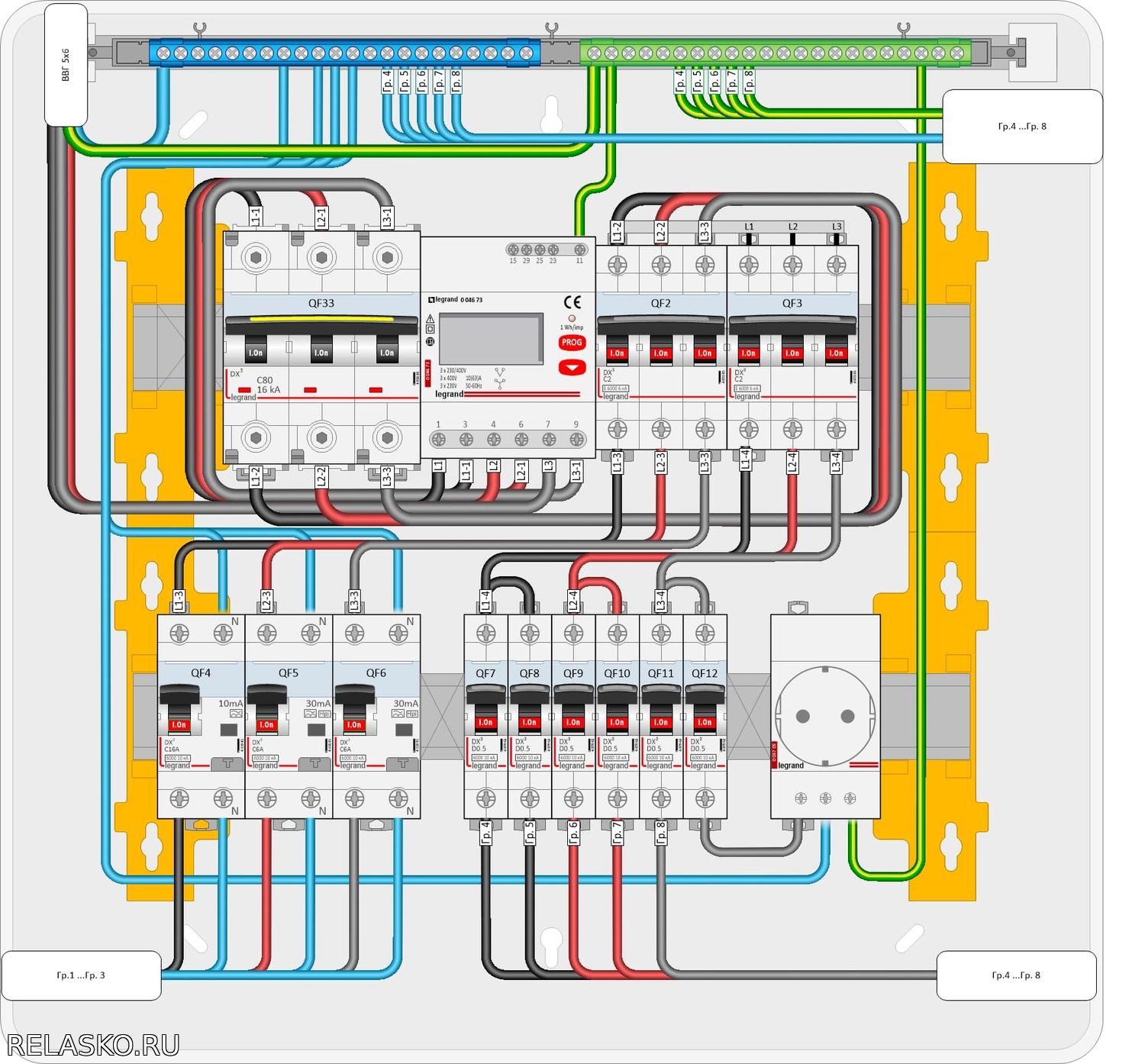

Выполнив все подготовительные этапы, на экране ABB откроется окно программы со схемой щита. Интерфейс 123 schema простой и понятный. Выбрав соответствующую автоматику, при помощи мыши переносите ее в нужное место щита. Полностью скомпоновав щит, можно просмотреть схему, спецификацию и другую полезную информацию относительно выбранного распределительного щита.
В комплекте с программой идет Semiolog. Данный инструмент позволяет создавать в автоматическом режиме красивые и аккуратные этикетки для маркировки групп потребителей в электрощитах.
