Где находится предохранитель поворотов КАМАЗ 55111
Водители , которые работают на Камазах, очень часто задают вопрос, где в машине находится предохранитель поворотов? Потому что они очень часто перегорают, и требуется их заменить, что бы работали поворотники. С помощью этой инструкции, вы сможете легко найти место нахождения предохранителей поворотов на автомашинах КАМАЗ моделей 55111, 55111a, 55111-15, 55111с, 55111а, 6520, 65115, 5350 и другие...

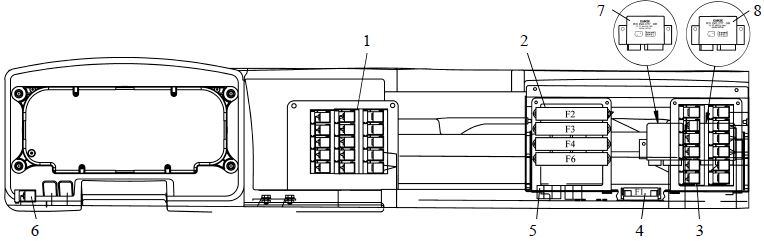

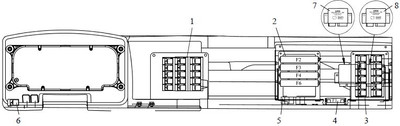

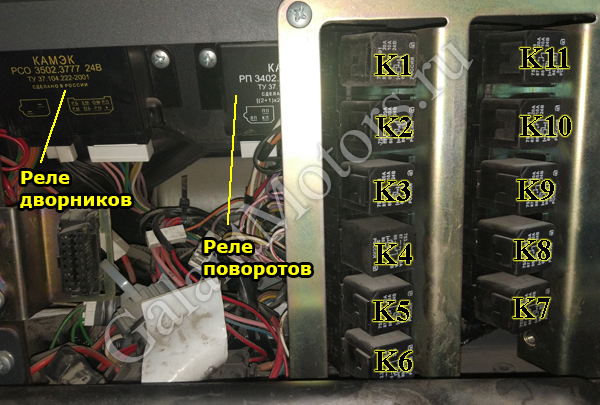

Расположение в машине предохранителей и реле КАМАЗ

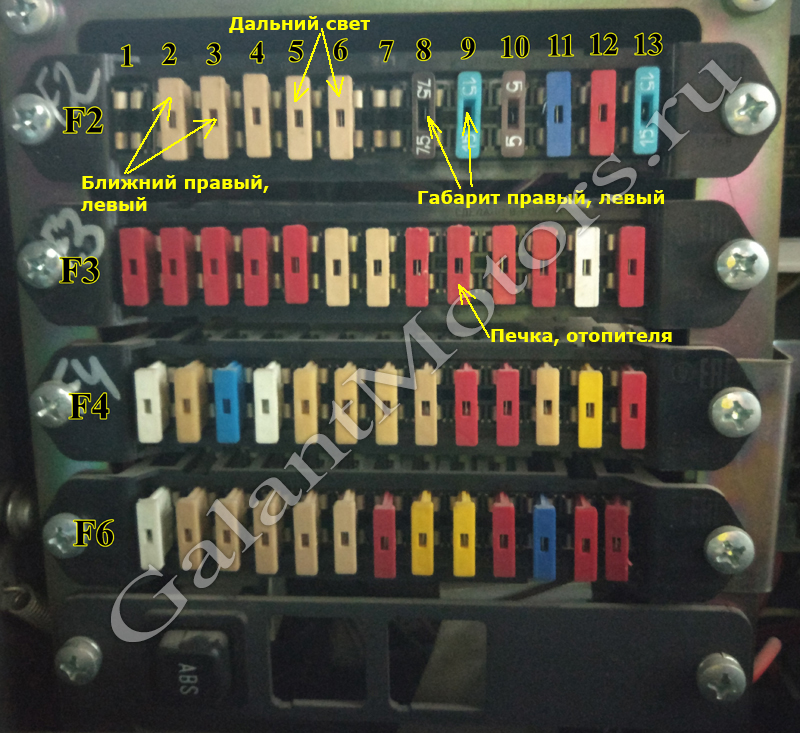

Подробное фото предохранителей в КАМАЗЕ, расположение и назначение каждого
Блок предохранителей F2
2 Ближний свет правый, корректор 3 Ближний свет левый 4 Задний противотуманный фонарь 5 Дальний свет правый, контрольная лампа дальнего света 6 Дальний свет левый 7 8 Габарит правый, подсветка приборов 9 Габарит левый 10 Противотуманные фары 11 Центральный переключатель света, прожектор 12 Маяки 13 Спальное место, подкапотная лампа, фонари автопоезда
Блок предохранителей F3
1 Блокировка колес, радиоприёмник После выключателя приборов и стартера 2 Сигнализатор утечки газа (на газовых автомобилях) 3 Коробка отбора мощности, дневные ходовые огни, лебедка 4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода 5 Обмотка реле выключателя массы 6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения 7 Обмотка возбуждения генератора, подкачка шин 8 Плафоны, подсветка вещевого ящика, питание комбинации приборов До выключателя приборов и стартера 9 Розетка светильника подвесного, электродвигатели отопителя. Стеклоочиститель, дворники (на старых моделях), на новых моделях стеклоочистителями управляет блок CBCU 10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения 11 Вентилятор обдува водителя 12 13 Обогрев зеркал, подогрев сидений
Блок предохранителей F4
2 Электронный спидометр, электронный тахометр До выключателя приборов и стартера 3 АБС тягача 4 АБС прицепа 5 Приборы, электронный спидометр, электронный тахометр 6 АБС тягача, реле (клапан) моторного тормоза После выключателя приборов и стартера 7 АБС прицепа 8 Датчик уровня газа (на газовых автомобилях) 9 Питание стеклоочистителя 10 Питание блока системы управления двигателем 11 Электрофакельное устройство 12 До выключателя приборов и стартера
Блок предохранителей F6 для КАМАЗ
1 Блок управления двигателем До выключателя приборов и стартера 2 Блок управления двигателем После выключателя приборов и стартера 3 Разъем диагностики До выключателя Реле торможения приборов и стартера Реле торможения 4 Контрольные лампы Не используется После выключателя приборов и стартера 5 Контрольные лампы Не используется До выключателя приборов и стартера 6 Блок управления пневмоподвеской Пневматическая подвеска* После выключателя приборов и стартера 7 Насос мочевины Система нейтрализации отработавших газов 8 Насос мочевины До выключателя приборов и стартера Датчик NOх 9 — — 10 — — — 11 Блок управления АКПП Автоматическая коробка передач* До выключателя приборов и стартера 12 Сигнал торможения ретардером Ретардер* После выключателя приборов и стартера 13 Блок управления АКПП Автоматическая коробка передач*
