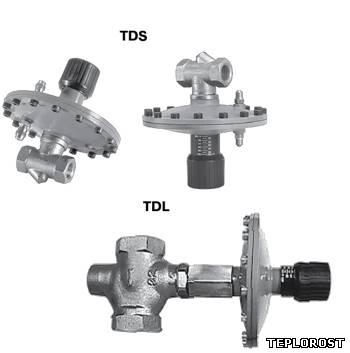

Паспорт на регуляторы перепада давления TDS, TDL BROEN CLORIUS
Назначение.
Для регулирования перепада давления, устранения шума и гидравлической балансировки системы. Для поддержания перепада давления на регулирующем клапане, чтобы повысить стабильность регулирования и надежность.
Основные технические данные и характеристики.
- небольшие размеры; - высокая точность регулирования; - пониженные шумовые характеристики; - рабочее давление Ру 16; - максимальная температура: 130 °С (150 °С*) * до 150 °С – при установке под регулирующим клапаном вертикально вниз.
Принцип действия:
Устанавливаются как на подающем, так и на обратном трубопроводе. Изменение перепада давления приводит к изменению положения штока клапана и, как следствие этого, выравниванию перепада давления к начальному уровню. Настройка перепада давления производится путем вращения настроечного элемента.
Условия хранения:
Хранение регуляторов производится в заводской упаковке в помещениях при температурах: -50 … + 50°С в течение не более 2 лет. По истечении срока хранения следует провести ревизию на предмет видимых разрушений. При необходимости следует провести тест на герметичность и работоспособность под давлением.
