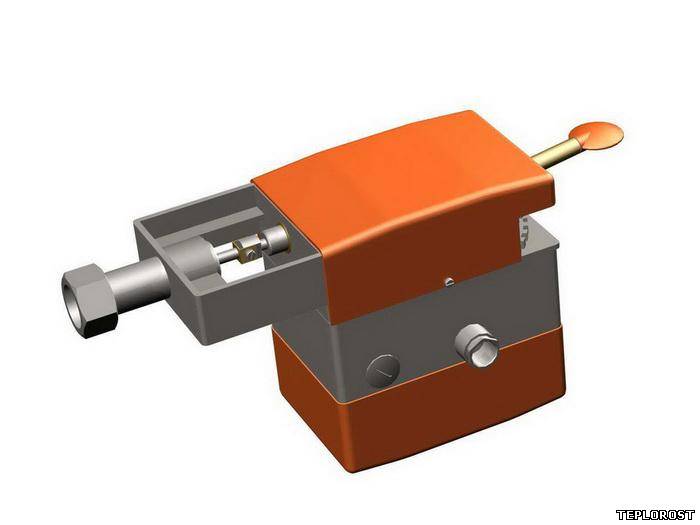

Паспорт на электроприводы MT40, MT40A BROEN CLORIUS
Назначение
Электроприводы MT40 и MT40A предназначены для использования только совместно с регулирующими клапанами L1IP и L1UP.
Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных процессах и других технологических системах.
Основные технические данные и характеристики.
Характеристики: - компактное исполнение; - встроенные автоматические концевые выключатели; - высокая точность регулирования; - пониженные шумовые характеристики; - не требует сервисного обслуживания; - автоматическая настройка хода штока привода при монтаже на клапан.
Устройство: Корпус электроприводов MT40 и MT40A изготовлен из пластика. Шестерни изготовлены из металла и синтетических материалов. Механизм приводов смазан и не требует обслуживания. Силовая часть привода выполнена из литого алюминия.
Принцип работы:
Электропривод MT40 управляется подачей напряжения на соответствующие клеммы (открыто / закрыто). Ход штока настраивать не требуется:
- в положении закрыто (при отсутствии перемещения штока электропривода вниз) – срабатывает встроенный концевой выключатель «закрыто»;
- в положении открыто (при отсутствии давления штока клапана на шток электропривода) – срабатывает встроенный концевой выключатель «открыто».
Электропривод MT40A управляется сигналом 2..10В, при использовании сопротивления возможно управление сигналом 4..20мА (см. схемы подключения). После установки привода на клапан и подачи питания привод проходит путь от «закрыто» до «открыто», автоматически сопоставляя управляющий сигнал на конкретный ход штока клапана.
Чтобы исключить загрязнение перед регулирующим клапаном, на который монтируется электропривод, требуется установка сетчатого фильтра V823 или V821.
