Паспорт на cчетчики воды ВСКМ (многоструйный, Ду 15-50)
Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме "сухохода", когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора.

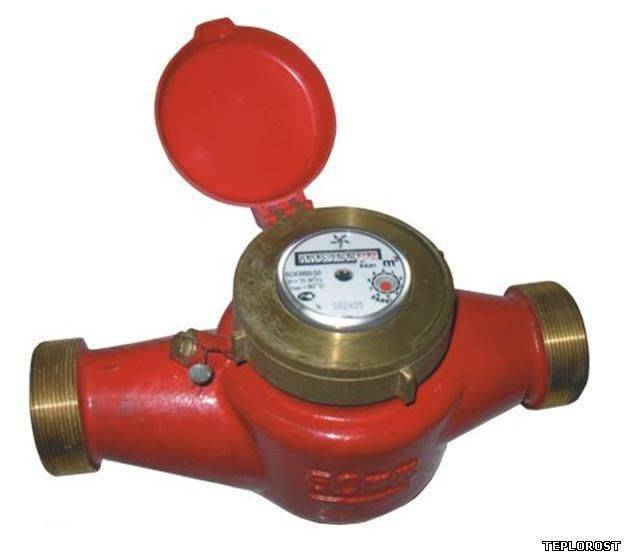

Водосчетчик относится к так называемому "многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик типа ВСКМ 90 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
