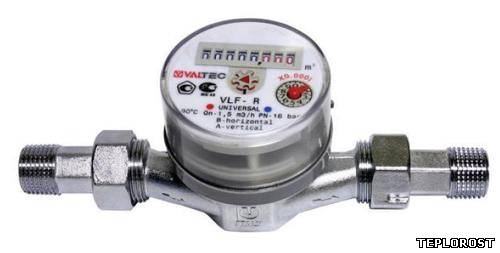

Счетчики VLF , предназначенные для измерения расхода сетевой воды по СНиП 2.04.07 и питьевой воды по ГОСТ 2874-98, относятся к типу крыльчатых, одноструйных, сухоходных. Счетчики изготавливаются по ТУ 4213-001-15184106-2003 с диаметрами условного прохода 1/2" и 3/4" при номинальном расходе 1,5м3 и 2,5м3.
Счетчик состоит из латунного никелированного корпуса 1 с интегрированным кварцевым подпятником 16. Внутри измерительной камеры корпуса находится пластиковая крыльчатка 2, закрепленная на осевой муфте 3, имеющей посадочную площадку для магнитной полумуфты 4. Магнитная полумуфта защищена от измеряемой среды пластиковым кожухом 5. Роликовый счетный механизм 13 отделен от измерительной камеры регулировочным диском 7. Вращая этот диск, имеющий две лопасти, производится настройка и регулировка счетчика при поверках. Регулировочный диск удерживается на корпусе латунным резьбовым кольцом 9 через распределяющую шайбу из оцинкованной стали 11. Между регулировочным диском и корпусом имеется прокладка из нитрил-бутадиенового эластомера 6. Такая конструкция обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма 17 находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от внешних воздействий гильзой из анодированной стали 8. Прозрачная крышка счетного механизма 12 крепится к корпусу через прокладку из NBR 10 при помощи термоусадочного пластикового хомута 14 с ушком для опломбирования.
Счетный механизм имеет пять роликов для указания объема в кубических метрах и три ролика, фиксирующие десятые, сотые и тысячные доли кубометра. На оси червяка счетного механизма установлен стрелочный указатель со шкалой, имеющей цену деления 0,05л.
Все пластиковые детали счетчика выполнены из акрило-бутадиен-стирена (ABS).
