Регулирование силы тока реостатом и измерение сопротивления с помощью амперметра и вольтметра
Оборудование: источник питания, реостат, резистор, амперметр, вольтметр, ключ, соединительные провода.
Указания к выполнению работы

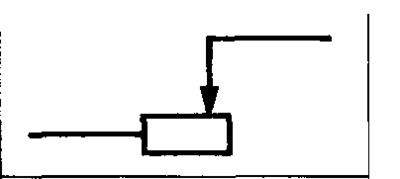

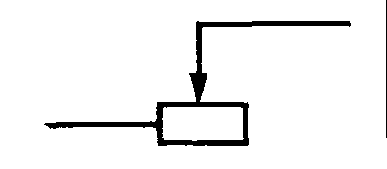

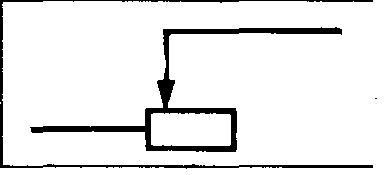

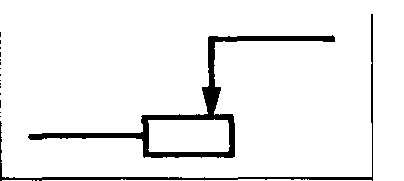

1. Рассмотрите реостат. Установите, при каком положении ползунка сопротивление реостата является наибольшим и наименьшим.
2. Соберите цепь, соединив последовательно источник питания, амперметр, реостат, резистор и ключ. К зажимам реостата присоедините вольтметр.

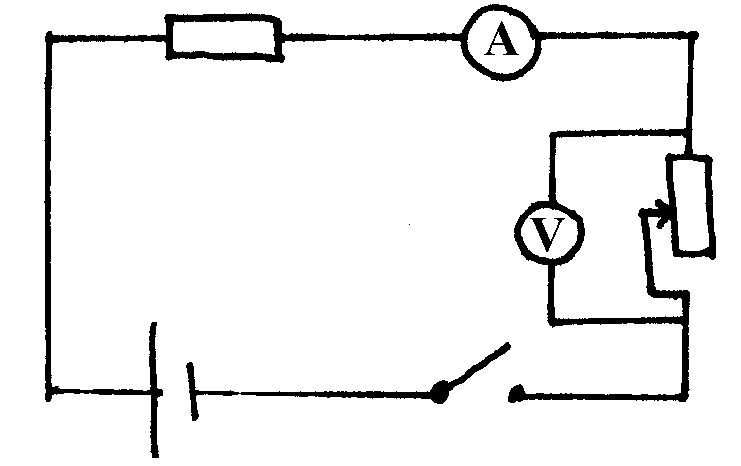

3. Изобразите в тетради схему цепи.
4. Плавно перемещая ползунок, измерьте силу тока и напряжение при его трех различных положениях. Рассчитайте сопротивление реостата, соответствующее каждому из этих случаев. Результаты измерений и вычислений занесите в таблицу.
№
Положение
ползунка
I, А
U, В
R, Ом
1
2
3
В данной работе мы проверим закон Ома и научимся регулировать силу тока в цепи путем изменения ее сопротивления. Как известно,
- закон Ома. В нашей цепи R - сопротивление реостата и резистора, которое мы можем изменить механически (путем перемещения ползунка реостата). Как видно из (1), увеличивая R, мы добьемся уменьшения силы тока и наоборот. Следует отметить, что напряжение U остается неизменным и равно напряжению на реостате.

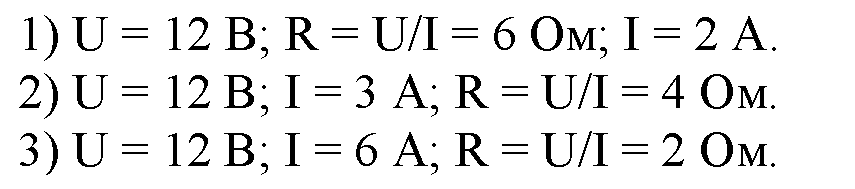

Пример выполнения работы:
№
I, A
U, B
R, Ом
1
2
12
6
2
3
12
4
3
6
12
2
Таким образом, мы экспериментально подтвердили закон Ома.
