Часы Электроника 7-06М - инструкция по эксплуатации
«Электроника 7-06М» — наиболее популярные в СССР настенные промышленные электронные часы.
Часы производились на базе саратовского завода «Рефлектор», и до сих пор используются в административно-хозяйственных и промышленных помещениях. Часы комплектовались вакуумно-люминесцентными индикаторами собственного изготовления.
Часы продавались по цене 400 рублей (1986-й год).

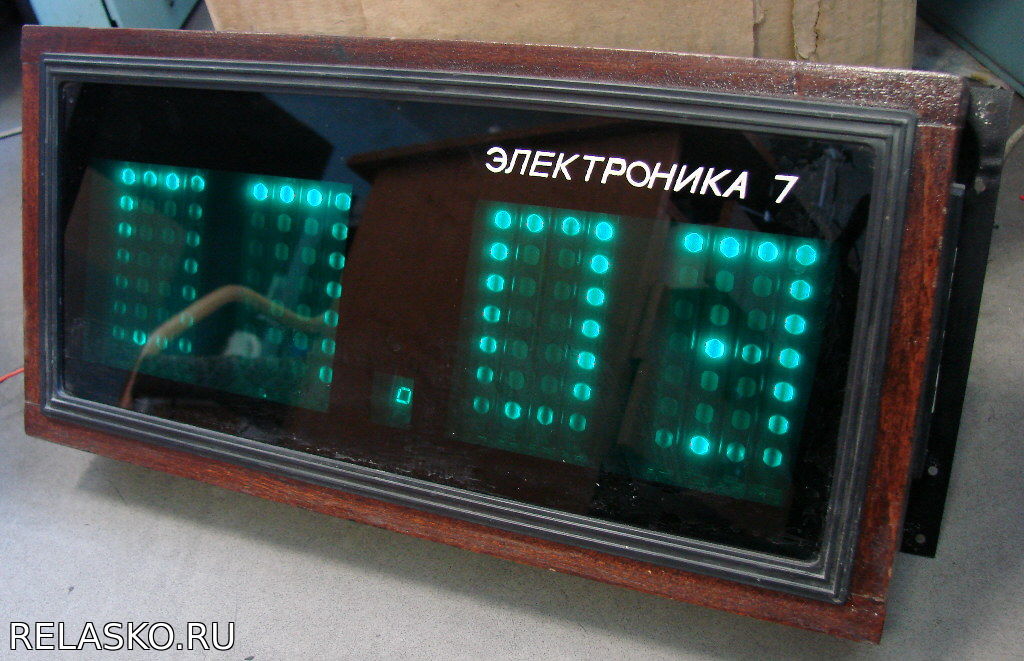

В этих часах каждая цифра формируется четырьмя или одиннадцатью (в некоторых — двенадцатью[1]) индикаторными лампами типа ИВ-26 (для увеличения размера получаемых цифр). Каждое из четырёх знакомест подключено через отдельный «блок индикации» — плату усиления семисегментного кода, поступающего с основного «пересчетного устройства». Существуют модели и с тиратронной, а также светодиодной индикацией.
Основной недостаток таких часов состоит в том, что со временем сегменты индикаторов «выгорают», и появляется значительная разница в свечении часто и редко отображаемых сегментов. Это происходит через 10 и более лет непрерывной работы. При этом, как правило, один из концов всех индикаторов часов светит слабее другого. Возможно, неравномерность износа связана с тем, что анодный потенциал прикладывается несимметрично по длине индикатора, «минусом» к одному выводу катодов-накалов, питаемых переменным напряжением.
Индикаторы ИВ-26 тип 1 и тип 3
Индикаторы ИВ-26 тип 2
Индикатор ИВ-4, используемый в качестве разделительной точки
В зависимости от габаритов часов, в них применяются матрицы из индикаторов ИВ-26 различной размерности. В крупных часах индикаторы расположены горизонтально в количестве 11 или 12 штук на знакоместо. Они образуют матрицу размерностью 7 на 11 или 7 на 12 пикселей. В таких часах, для увеличения видимости цифр на большом расстоянии, используется полужирный шрифт с толщиной линии в две точки. Эти часы потребляют мощность порядка 40 Вт. В малогабаритных часах используется по четыре вертикально расположенных индикатора на знакоместо, образующие матрицу размерностью 4 на 7 точек. Шрифт в таких часах имеет толщину линии в один пиксель. Мощность, потребляемая этими часами — порядка 20 Вт.
Настенные электронные часы «Электроника 7-06» выпускались с 1982 года в различных модификациях:
Различные модели имеют отличия в высоте символа (в основном были 78 мм и 140 мм), количестве разрядов (часы, минуты, секунды), цвете индикации (зелёный или красный).
