Обратный клапан относят к типу защитной трубопроводной арматуры. Обратный клапан представляет собой запорный клапан, который монтируется на трубопровод для исключения движения потока рабочей среды в обратном нормальному направлении. Обратный поток среды возникает, как правило, при отключении насоса или аварии трубопровода.

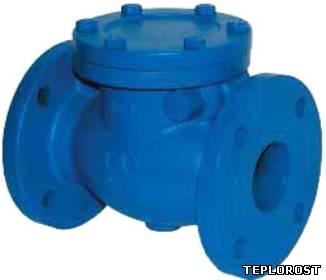

Применение RD30.01.050.16.Ф/Ф, DN 050 PN 16: Для защиты трубопроводов от обратного потока рабо- чей среды. Предназначен для трубопроводов, транспор- тирующих техническую горячую, холодную воду, пар, ней- тральные среды.
Установка RD30.01.050.16.Ф/Ф, DN 050 PN 16: Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпа- дать с направлением, указанным на клапане. Клапан уста- навливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопро- воде клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизон- тальной плоскости.
Технические характеристики: Тип - ГРАНЛОК RD30.01.050.16.Ф/Ф Артикул - 43631 Условный диаметр - DN 050 Максимальное давление - 16 бар Максимальная температура - 300°С Тип присоединения - фланцевое.
