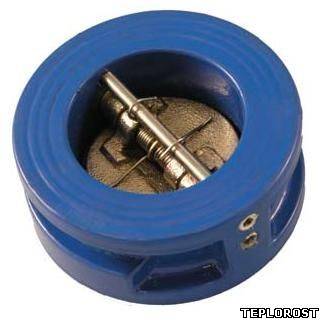

Установка двухстворчатого обратного клапана баттерфляй после поворота трубы по потоку
В этой теме отелось бы напомнить Вам основную тонкость при установке обратного клапана межфланцевого двустворчатого любого производителя сразу за поворотом трубопровода по потоку

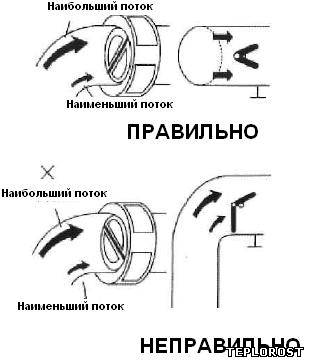

1. Стандартным правилом при установке обратного клапана является: соблюдение 5 диаметров до/после поворота/сужения/расширения трубопровода. 2. За/перед сужением/расширением или перед поворотом трубопровода по потоку такой клапан устанавливать нельзя, если не выполнены требования п.1. 3. Если Вам приходится устанавливать обратный клапан сразу после поворота трубы по потоку, что нежелательно, то, как минимум, следуйте пп.3.1-3.4: 3.1. Следут принимать во внимание, что у потока минимальная скорость по внутреннему радиусу изгиба, а максимальная - по внешнему радиусу изгиба. 3.2. То есть, хотя на изгибе трубопровода клапан устанавливать нежелательно, но если пришлось, то следует сориентировать ось клапана по радиусу изгиба. 3.3. При этом, примерно одинаковые объемные расходы распределятся на каждую из створок ("лепестков") клапана. 3.3. Таким образом, клапан будет нагружен потоком равномерно, будет работать плавно и прослужит дольше.
