В этой статье вы узнаете, как маркируется по цветам двухпроводный кабель СИП-4, то есть каким цветом у него обозначается «фаза» и как обозначается нулевой провод или попросту «ноль».
Начнем с необходимых определений (выдержка из ГОСТ 31946-2012 ):
СИП (самонесущий изолированный провод): многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для крепления или подвески провода. Нулевая несущая жила: изолированная или неизолированная токопроводящая жила из алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) или нулевого защитного (РЕ) проводника. Основная жила: изолированная токопроводящая жила, предназначенная для выполнения основной функции провода. Изоляция (рабочая изоляция): электрическая изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током.
Маркировка СИП (выдержка из ГОСТ 31946-2012)
5.2.7.2 Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции, как показано на рисунке Б.1 (приложение Б), или цифр 1, 2, 3, нанесенных тиснением или печатным способом. Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету. Вспомогательные жилы для цепей освещения должны иметь отличительное обозначение: "В1", "В2" или "В3", нанесенное тиснением или печатным способом. Маркировка цифрами и буквами тиснением или печатным способом должна производиться с интервалом не более 500 мм. Высота цифр (букв) должна быть не менее 5 мм, ширина - не менее 2 мм (для цифры 1 минимальная ширина - 1 мм). Вспомогательные жилы для цепей контроля могут не иметь отличительного обозначения. Отличительное обозначение, выполненное печатным способом или в виде цветных продольных полос, должно быть стойким к воздействию солнечного излучения в течение всего срока службы.

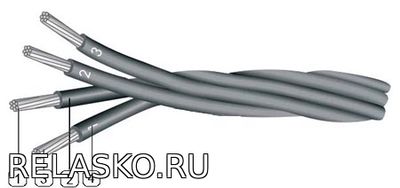

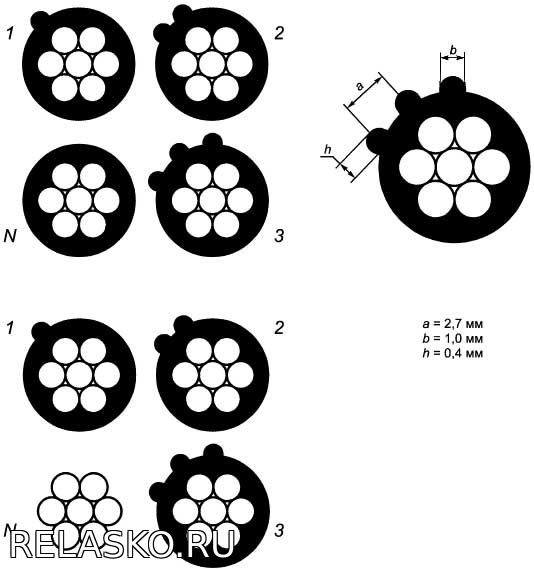

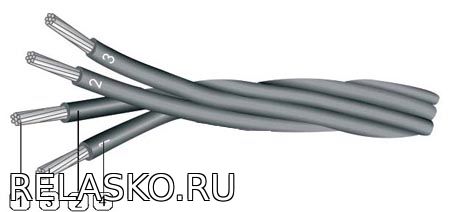

Рисунок Б.1 1(первая жила) - одна полоса; 2 (вторая жила) - две полосы; 3 (третья жила) - три полосы; (нулевая жила) - без обозначения. Размеры a,b,h являются справочными.

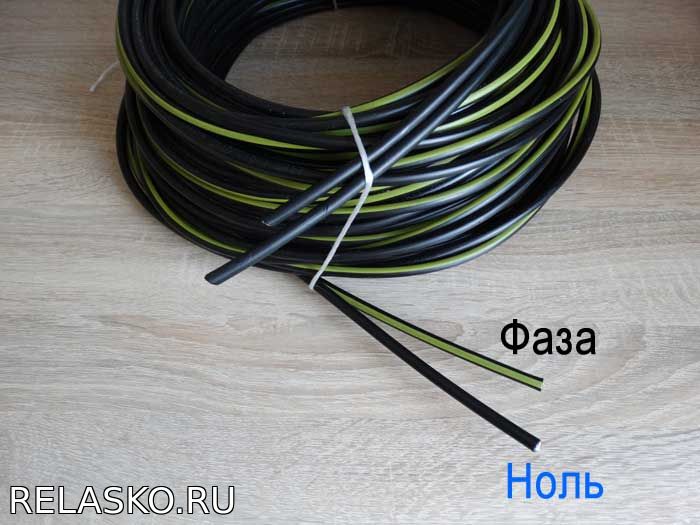

Из вышесказанного следует: если например на китайском или российском кабеле СИП-4 2х16 мм одна из жил имеет цветную полоску - значит это «фаза». Жила не имеющая отличительных изображений соответственно «ноль».
