Тип RP45 специально рекомендован для тяжелых условий эксплуатации. В конструкции используется нержавеющий сильфон. Простая конструкция без мелких внутренних каналов и пилотных клапанов. Диапазон выходного давления от 0,15 до 13 бар.
Тип RP45 специально рекомендован для тяжелых условий эксплуатации. В конструкции используется нержавеющий сильфон. Простая конструкция без мелких внутренних каналов и пилотных клапанов. Диапазон выходного давления от 0,15 до 13 бар.
Тип RP-45 специально рекомендован для тяжелых условий эксплуатации. В конструкции используется нержавеющий сильфон. Простая конструкция без мелких внутренних каналов и пилотных клапанов. Диапазон выходного давления от 0,15 до 13 бар.

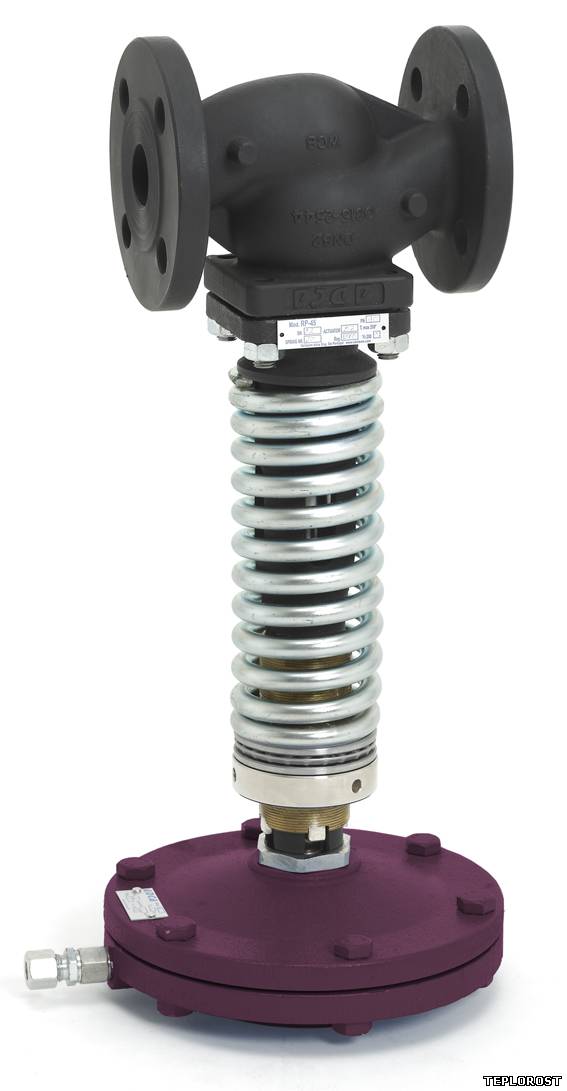

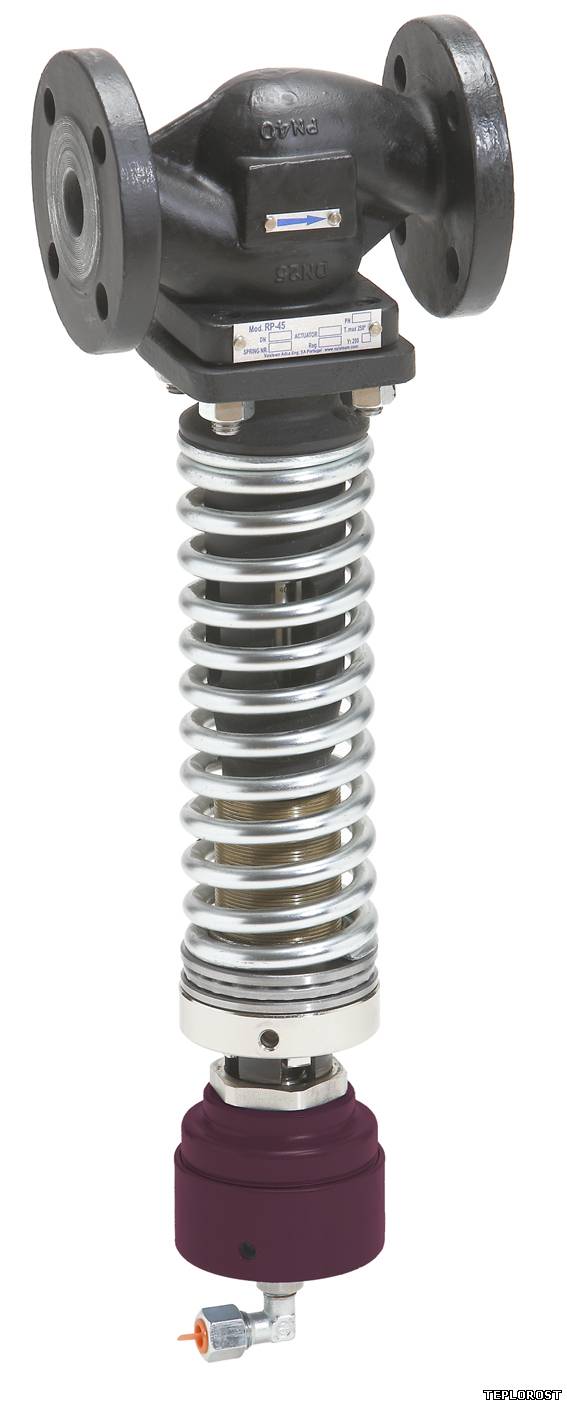

ADCA RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе.
ПРИНЦИП ДЕЙСТВИЯ
Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку воздействует на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.
ОСНОВНЫЕ СВОЙСТВА
В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока. Заменяемый привод (мембрана).
ОПЦИИ:
мягкое седло
РАБОЧАЯ СРЕДА:
водяной пар, вода, сжатый воздух, и др. неагрессивные жидкости и газы
ИСПОЛНЕНИЯ:

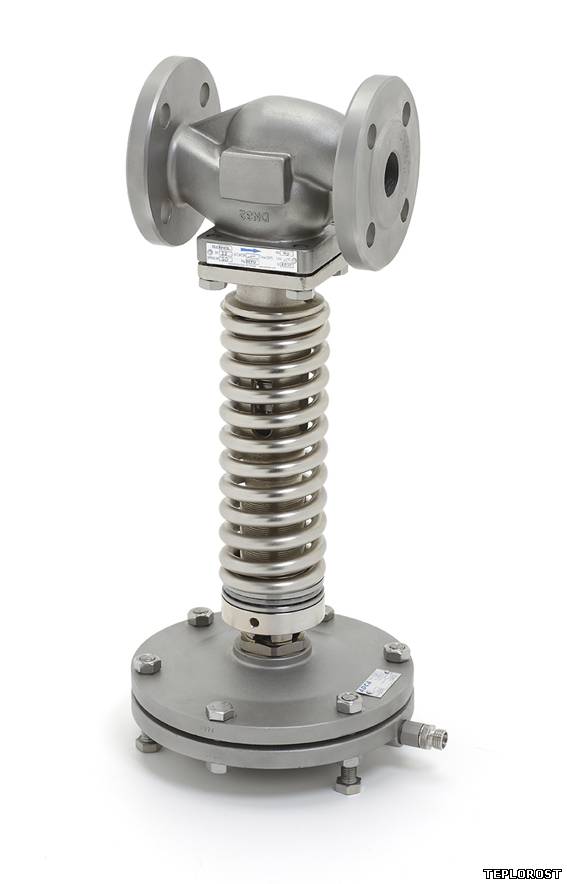

RP45G, RP45, RP45GT N - PN16 углеродистая сталь RP45S, RP45ST, RP45N - PN40 углеродистая сталь RP45I,RP45IT, RP45N – нержавеющая сталь индекс T: мягкое седло тефлон PTFE/GR индекс N: мягкое седло
ТИПОРАЗМЕРЫ:
DN 15 - DN 100
ПРИСОЕДИНЕНИЕ:
RP45G - фланцевый PN16 по EN 1092-2 RP45S, RP45I - фланцевый PN40 по EN 1092-1
УСТАНОВКА:
на горизонтальном трубопроводе; перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата
