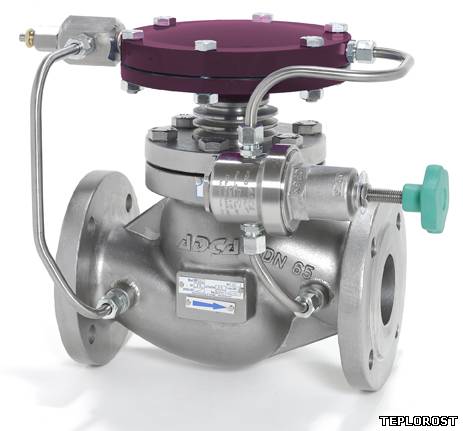

Регулятор давления ADCA RP4 односедельной конструкции, не требующий внешних источников питания, разработан для использования на воде и других жидкостях, совместимых с материалами клапана.
Используется в качестве редукционного или перепускного клапана в различных технологических процессах, в которых требуется поддержание постоянного давления жидкости.
ПРИНЦИП ДЕЙСТВИЯ
Редуцирование осуществляется за счет изменения сечения при перемещении диска клапана и, как следствие, изменения входящего потока жидкости. Управляющим элементом является пилотный клапан P-20 (см. IS P20D.01E), обвязанный внешней импульсной трубкой. Обвязка может отличаться в зависимости от назначения клапана, но всегда с основной функцией поддержания давления в пространстве над мембраной (RP4D) или поршнем (RP4P).
ОСНОВНЫЕ СВОЙСТВА
Прочная конструкция. Различные специальные исполнения по запросу.
ОПЦИИ:
Анти-кавитационное седло Версия перепускного клапана (SP4…)
РАБОЧАЯ СРЕДА:
Вода, газы, прочие жидкости, совместимые с материалами клапана
ИСПОЛНЕНИЯ:
RP4DS – PN16 или PN40 мембранный RP4D I– PN16 или PN40 мембранный RP4PS – PN16 или PN40 поршневой RP4PI – PN16 или PN40 поршневой Индекс S : углерод.сталь Индекс I : нерж.сталь ТИПОРАЗМЕРЫ:
DN 32 - DN 100 ПРИСОЕДИНЕНИЕ:
Фланцы по EN 1092-1 PN16 или PN40 Фланцы по ANSI по запросу
МАКС. ПЕРЕПАД ДАВЛЕНИЯ
Со стандартным плунжером – 10 бар С перфорированным плунжером – 10-20 бар
УСТАНОВКА:
Горизонтально. Перед клапаном необходимо установить сетчатый фильтр.
