Электромагнитные клапаны DANFOSS EV220B
TEPLOROSTДата: Четверг, 29.08.2013, 11:08 | Сообщение # 1
Генералиссимус
Группа: Проверенные
Сообщений: 2327
Награды: 0
Репутация: 0
Статус: Offline



Работай из дома! 18+




Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию DANFOSS

Электромагнитные клапаны типа EV220B



Производитель: Компания DANFOSS

Назначение изделия

Позиционно управляемые нормально закрытые электромагнитные клапаны типа
EV220B с электромагнитной катушкой предназначены для использования в
промышленности. В зависимости от материала корпуса они могут применятся как для
нейтральных, так и для агрессивных сред.

Принцип действия электромагнитного клапана

Нормально закрытый электромагнитный клапан

Напряжение на катушку не подается (закрыто):

Когда нет напряжения на катушке, тарелка клапана 3 прижата пружиной 2 и
перекрывает отверстие 4. Давление на диафрагме 5 создается через отверстие 7.
Диафрагма закрывает главное отверстие 6, как только давление создаваемое на диафрагме
равно давлению на входе. Клапан будет закрыт, пока нет напряжения на катушке.

Напряжение на катушку подается (открыто):

Когда есть напряжение на катушке 1 отверстие 4 открыто. Так как отверстие 4 больше
уравнительного отверстия 7, то давление на диафрагме 5 уменьшается. Диафрагма
открывает главное отверстие 6. Клапан будет открыт, пока есть напряжение на катушке.

Нормально открытый электромагнитный клапан

Напряжение на катушку не подается (открыто):

Когда нет напряжения на катушке 2, пилотное отверстие 4 открыто и, т.к. оно больше
выравнивающего ответстия 7, давление на диафрагме 5 падает и главное отверстие
открывается. Клапан будет открыт, пока есть минимально допустимый перепад давления на
клапане или пока не подается напряжение на катушку.

Напряжение на катушку подается (закрыто):

Когда есть напряжение на катушке 2, тарелка клапана перекрывает пилотное
отверстие и давление на диафрагме 5 возрастает в результате воздействия среды через
выравнивающее отверстие 7. В результате диафрагма перекрывает главное отверстие как
только давление на диафрагме становится равным давлению во входном отверстии. Клапан
будет закрыт, пока есть напряжение на катушке.

Скачать бесплатно паспорт, инструкцию и чертеж клапана Данфосс

_____________________________________________________

Полная коллекция паспортов на арматуру

Сертификаты и разрешения

Сборник строительных смет

Конвертер разных величин

Таблицы соответствия

Купить оборудование для систем тепло-газо-водоснабжения

Цены на теплотехническое оборудование

Скидки

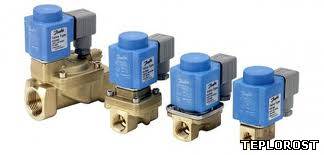

Фото: 3273257.jpg (7.1 Kb)
