Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию АБРА

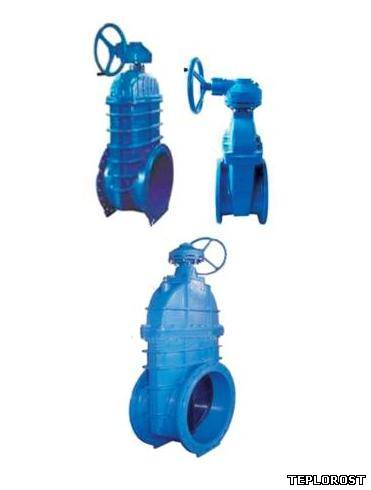

Задвижка с обрезиненным клином с редуктором фланцевая чугунная клиновая c невыдвижным штоком Ду 300-900 (12"-24") Ру 16. Задвижка обрезиненная (типа МЗВ, МЗВГ). Строительная длина DIN3202 F4 = EN558-1 GR (серия) 14. Привод - редуктор со штурвалом. Код серии ABRA-A40-16DХХХG.
Производитель: Компания ABRA
Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики. Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации. Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции. Очевидно, что задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.
Порядок установки
Перед монтажом необходимо:
- очистить (продуть) трубопроводы от грязи, песка, окалины; - произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов.
Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки с обрезиненным клином ABRA в следующих рабочих положениях:
-вертикальном (при положении маховика сверху), -горизонтальном (при положении маховика с отклонением от вертикали не более 90°С).
Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест». см. подробную инструкцию на сайте наших партнеров.
При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобиться дополнительная подтяжка соединения через некоторое время после начала эксплуатации или, в особо сложных случаях, комплектация крепежа мощными тарельчатыми пружинными шайбами.
