Техническая информация, паспорт, инструкция по эксплуатации и установке на продукцию АБРА

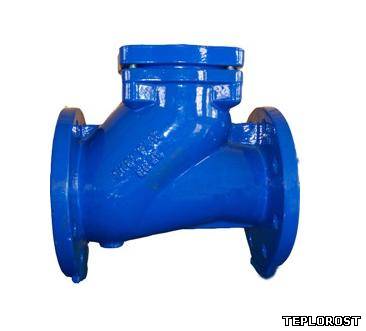

Обратный клапан для канализации под давлением и пр. шаровой Ду 40-500, Ру 10/16. Код серии ABRA-D-022-NBR. Корпус - чугун. Шар - алюминиевый сплав с покрытием NBR.
Производитель: Компания ABRA
Рабочие среды и применения:
Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .
Клапаны обратные проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.
Монтаж и эксплуатация изделия.
К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности. До начала монтажа необходимо произвести осмотр изделия. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
Условия монтажа .
Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи. Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка. Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды. Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше). Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
