Измерение напряжения на различных участках электрической цепи.
Цель работы: Измерить напряжение на участке цепи, состоящем из двух последовательно соединенных спиралей, и сравнить его с напряжением на концах каждой спирали.
Для измерения напряжения на полюсах источника тока, или каком-нибудь участке цепи применяется прибор, называемый вольтметром. Многие вольтметры по внешнему виду очень похожи на амперметры. Для отличия вольтметра от других электроизмерительных приборов на его шкале ставят букву V. Вольтметр подключается к цепи иначе, чем амперметр. В то время, как амперметр включают последовательно с участком цепи, на котором нужно измерить силу тока, вольтметр включают параллельно участку цепи, напряжение на котором нужно измерить.
В описании предыдущей лабораторной работы мы сравниваем силу тока на участке цепи с количеством воды, протекающей через желоб за единицу времени.
Продолжая эту аналогию можно сравнить напряжение на данном участке цепи с разницей уровней, на которых находятся концы желоба. Чем больше разница уровней, тем больше количество протекающей по желобу за единицу времени воды. То есть сила тока на участке цепи пропорциональна напряжению на его концах. Теперь, если представить себе длинный желоб с текущей водой и мысленно разбить его на несколько участков, видно, что разница уровней между концами желоба равна сумме разниц уровней между концами его участков независимо от конфигурации желоба. То есть напряжение на концах некоторой последовательной электрической цепи равно сумме напряжений на ее участках. В чем нам и предстоит убедиться на практике.

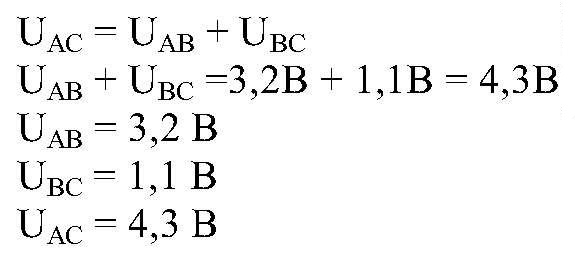

Пример выполнения работы:
Дополнительное задание:
Вывод: с учетом погрешностей измерения, которые мы провели, напряжение на полюсах источника совпадает с суммой напряжений на участках цепи.
Видео. Лабораторная работа № 4. Измерение напряжения на различных участках электрической цепи.
